思科交换机C9400系列线卡 ,C9400-LC-48UX=Cisco Catalyst 9400系列48端口UPOE,带24端口10G mGig,24端口1G RJ-45
Cisco Catalyst 9400 系列 48 端口 UPOE,24 端口多千兆和 24 端口 10/100/1000 Mbps
图 2。

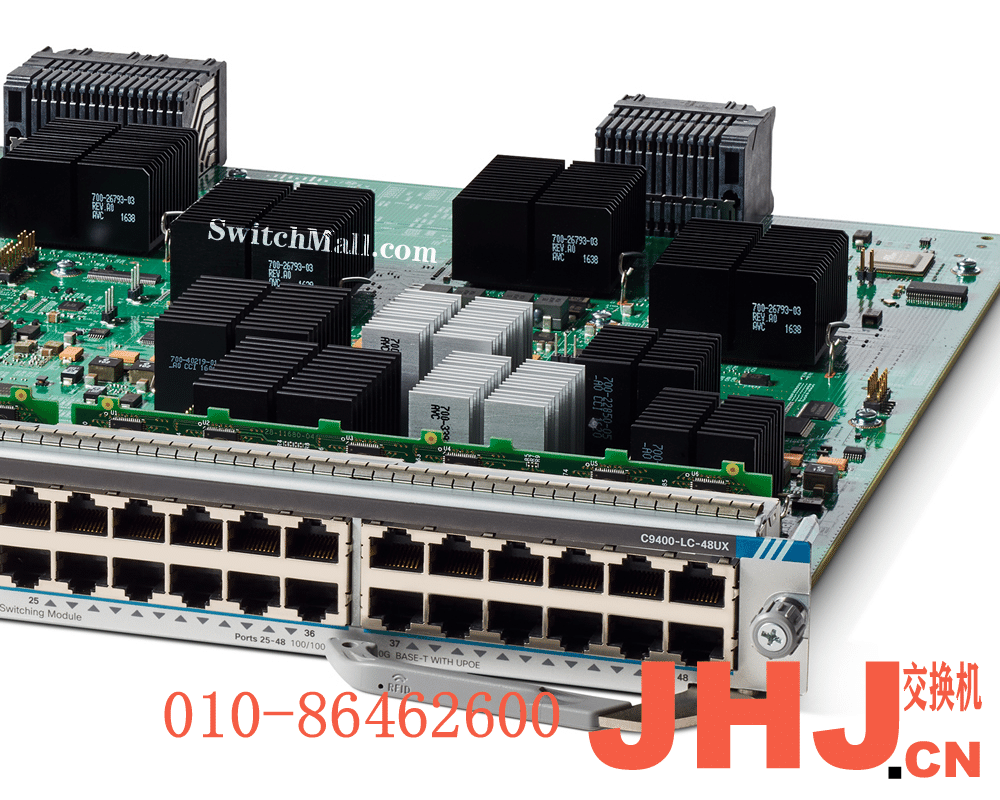

具有 24 个多千兆端口和 24 个 10/100/1000 Mbps 端口的 Cisco Catalyst 9400 系列 48 端口 UPOE 线卡 (C9400-LC-48UX)
Cisco Catalyst 9400 系列 48 端口 UPOE 线卡具有 24 端口多千兆端口和 24 个 10/100/1000 Mbps 端口,可为您提供支持新应用所需的解决方案,例如使用现有以太网接入布线的 802.11ac Wave 2 接入点。多千兆交换机端口允许在现有的 5e 类和 6 类电缆上自动协商 100-Mbps、1-Gbps、2.5-Gbps 和 5-Gbps 的速度,并在 6 类电缆上一直达到 10-Gbps 的速度。多千兆以太网线卡支持以太网供电 (PoE)、PoE Plus (PoE+) 和思科通用 PoE (思科 UPOE),可为接入点提供 15W、30W 或 60W 的功率。思科仍然是唯一一家能够提供 60W 为下一代工作空间中的下游设备供电的供应商。因此,您可以为更多设备供电——IP 电话、IPTV、监控摄像头、虚拟桌面客户端、和许多其他的——无需安装额外的墙壁或天花板电路,同时利用基于标准的节能以太网。您现在可以在单个交换平台中实现所有这些 Cisco UPOE 优势,同时实现多千兆 Wi-Fi 速度。
特征
● 48 个端口,其中 24 个多千兆端口和 24 个 10/100/1000 Mbps 端口
● 多千兆端口的速度为 100/1000 Mbps、2.5/5 Gbps 和 10GBASE-T,其他端口的速度为 10/100/1000 Mbps
● 所有端口上的非阻塞高达 1000 Mbps
● 所有端口都有 RJ-45 接口
● 在 Cisco IOS XE 软件版本 16.6.2 或更高版本上受支持
● Cisco UPOE:线卡中所有端口的功率最高可达 60W
● 所有 10/100/1000 端口上的节能以太网 802.3az
● 多千兆端口上的 IEEE 802.3bz、802.3an 多千兆以太网标准
● IEEE 802.3af/at 和思科准标准 PoE
● 硬件中的 IEEE 802.1ae (MACsec-256) 功能
● 第 2 层到第 4 层巨型帧支持(最多 9216 字节)
● 企业和商业:旨在为下一代 IP 电话、无线接入点、无线基站、摄像机、虚拟桌面客户端和其他 PoE/Cisco UPOE 设备供电
● 支持需要增强大文件传输和网络备份性能的园区和分支机构应用程序
Table 3. Bandwidth per slot by chassis for C9400-LC-48UX line card
Supervisor1 | Chassis C9404R | Chassis C9407R | Chassis C9410R | |
C9400 Supervisor Engine-1 (C9400-SUP-1) | Bandwidth per slot | 80 Gbps | 80 Gbps | 80 Gbps |
Oversubscription | 3.3:1 | 3.3:1 | 3.3:1 | |
C9400 Supervisor Engine-1XL (C9400-SUP-1XL) | Bandwidth per slot | 240 Gbps | 120 Gbps | 80 Gbps |
Oversubscription | 1.1:1 | 2.2:1 | 3.3:1 | |
C9400 Supervisor Engine-1XL-Y (C9400-SUP-1XL-Y) | Bandwidth per slot | 240 Gbps | 120 Gbps | 80 Gbps |
Oversubscription | 1.1:1 | 2.2:1 | 3.3:1 | |
C9400 Supervisor Engine-2XL (C9400X-SUP-2XL) | Bandwidth per slot | 480 Gbps1 | 480 Gbps1 | 480 Gbps1 |
Oversubscription | 1.1:1 | 1.1:1 | 1.1:1 | |
C9400 Supervisor Engine-2 (C9400X-SUP-2) | Bandwidth per slot | 240 Gbps | 240 Gbps | 240 Gbps |
Oversubscription | 1.1:1 | 1.1:1 | 1.1:1 |
C9400X-SUP-2(=) | Cisco Catalyst 9400 Series Supervisor 2 Module |
C9400X-SUP-2/2 | Cisco Catalyst 9400 Series Redundant Supervisor 2 Module |
C9400X-SUP-2XL(=) | Cisco Catalyst 9400 Series Supervisor 2XL Module |
C9400X-SUP-2XL/2 | Cisco Catalyst 9400 Series Redundant Supervisor 2XL Module |
C9400-LC-48U (=) | Cisco Catalyst 9400 Series 48-Port UPOE 10/100/1000 (RJ-45) |
C9400-LC-48P (=) | Cisco Catalyst 9400 Series 48-Port POE+ 10/100/1000 (RJ-45) |
C9400-LC-48T (=) | Cisco Catalyst 9400 Series 48-Port 10/100/1000 (RJ-45) |
C9400-LC-48UX (=) | Cisco Catalyst 9400 Series 48-Port UPOE w/ 24-port 10G mGig, 24-port 1G RJ-45 |
C9400-LC-24XS (=) | Cisco Catalyst 9400 Series 24-Port 10 Gigabit Ethernet (SFP+) |
C9400-LC-24S (=) | Cisco Catalyst 9400 Series 24-Port 1 Gigabit Ethernet (SFP) |
C9400-LC-48S (=) | Cisco Catalyst 9400 Series 48-Port 1 Gigabit Ethernet (SFP) |
C9400-LC-48H (=) | Cisco Catalyst 9400 Series 48-Port UPOE+ 10/100/1000 (RJ-45) |
C9400-LC-48HN (=) | Cisco Catalyst 9400 Series 48-Port UPOE+ 5G mGig (RJ-45) |
C9400-LC-48HX (=) | Cisco Catalyst 9400 Series 48-Port UPOE+ 10G mGig (RJ-45) |
C9400-LC-48XS (=) | Cisco Catalyst 9400 Series 48-Port 10G (SFP+) |
专为安全、物联网、移动性和云而打造
Cisco Catalyst 9400 系列交换机是 Cisco 领先的模块化企业接入交换平台,作为 Catalyst 9000 系列的一部分,旨在转变您的网络,以应对工作场所无处不在、端点可以是任何东西、应用程序托管在各处的混合世界这个地方。Catalyst 9400 系列,包括新的 Catalyst 9400 SUP-2/2XL 管理器和线卡,继续通过持续创新塑造未来,帮助您重新构想连接、增强安全性并重新定义大小混合劳动力的体验。
高级持续性安全威胁、物联网 (IoT) 设备的指数级增长、无处不在的移动性和云采用需要集成高级硬件和软件创新的网络结构来自动化、保护和简化客户网络。这种网络结构的目标是通过加速业务服务推出来实现客户收入增长。
具有软件定义访问 (SD-Access) 的思科数字网络架构 (Cisco DNA) 是支持客户业务的最先进的网络结构。Cisco DNA 是一种开放且可扩展的软件驱动架构,可加速和简化您的企业网络运营。可编程架构将您的 IT 员工从耗时、重复的网络配置任务中解放出来,这样他们就可以专注于对您的业务产生积极影响的创新。SD-Access 支持从边缘到云的基于策略的自动化,其基本功能包括:
● 简化设备部署
● 有线无线网络统一管理
● 网络虚拟化和分段
● 基于组的策略
● 基于上下文的分析
Cisco Catalyst 9400 系列交换机是思科领先的模块化企业交换接入和汇聚平台,专为安全、物联网和云而构建。该交换机系列构成了思科领先的企业架构 SD-Access 的基础构建块。Catalyst 9400 系列交换机通过支持高达 9 Tbps 系统带宽的机箱架构提供无与伦比的投资保护,并通过高密度 IEEE 802.3bt PoE(60W 和 90W)提供无与伦比的电力输送。冗余现在是整个投资组合的赌注。Cisco Catalyst 9400 系列交换机提供一流的高可用性 (HA),具有 SSO/NSF、上行链路弹性、电源的 N+1/N+N 冗余等功能。Catalyst 9400 系列交换机经过企业优化,采用创新的双可维护风扇托盘设计,侧向气流,适合壁橱,深度约为 16 英寸。单个系统可扩展至多达 384 个接入端口,您可以选择 10G、5G 和 2.5G 多千兆铜缆、1G 铜缆、思科 UPOE+、思科 UPOE 和 PoE+ 选项以及多达 384 个 10G 光纤和 1G 光纤选项端口。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。
表 1 总结了线卡的端口规格。
表 1. 线卡的端口信息
Line card | Number of ports | Port speed | Port type | Cisco Catalyst 9400 Series switch min/max ports | ||
C9404R | C9407R | C9410R | ||||
C9400-LC-48HX | 48 | 10GBASE-T, 5G/2.5G multigigabit, 1000M/100M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/2401 | 48/3842 |
C9400-LC-48HN | 48 | 5G/2.5G multigigabit, 1000M/100M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/2403 | 48/3844 |
C9400-LC-48H | 48 | 10/100/1000M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/3845 |
C9400-LC-48UX | 48 | 24 Multigigabit 100/1000 Mbps 2.5/5 Gbps 10GBASE-T ports and 24 10/100/1000 ports | RJ-45 UPOE IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-48U | 48 | 10/100/1000M | RJ-45 UPOE IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-48T | 48 | 10/100/1000M | RJ-45 | 48/96 | 48/240 | 48/384 |
C9400-LC-48XS | 48 | 10 GE or 1 GE | SFP+/SFP | 48/96 | 48/240 | 48/384 |
C9400-LC-24XS | 24 | 10 GE or 1 GE | SFP+/SFP | 24/48 | 24/120 | 24/192 |
C9400-LC-48P | 48 | 10/100/1000M | RJ-45 POE+ IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-24S | 24 | 1 GE | SFP | 24/48 | 24/120 | 24/192 |
C9400-LC-48S | 48 | 1 GE | SFP | 48/96 | 48/240 | 48/384 |
1最大功率 226 个端口可同时在所有端口上提供全 90W
2最大功率 224 个端口可同时在所有端口上提供全 90W
3 C9400X-SUP-2/2XL 的最大功率为 231 个端口,可同时在所有端口上提供全 90W
4最大功率 C9400-SUP-1/1XL/1XL-Y 有 240 个端口,C9400X-SUP-2/2XL 有 229 个端口,可同时在所有端口上提供全 90W
5最大功率 C9400-SUP-1/1XL/1XL-Y 有 260 个端口,C9400X-SUP-2/2XL 有 240 个端口,可同时在所有端口上提供全 90W
