思科交换机C9400管理引擎 ，C9400X-SUP-2/2 Cisco Catalyst 9400系列冗余监控器2模块

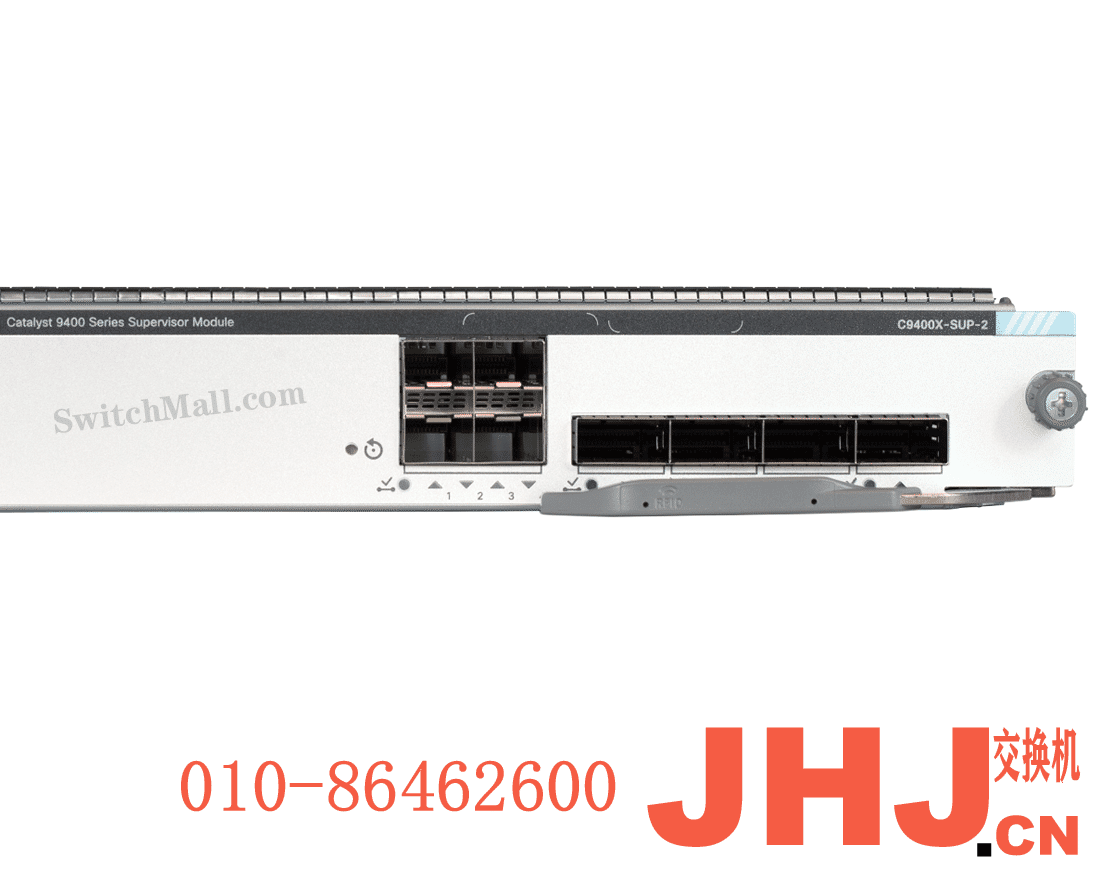

C9400X-SUP-2 监控引擎
Cisco Catalyst C9400X-SUP-2 管理引擎是针对企业级接入层优化的下一代管理引擎，支持高达 240 Gbps 的每个插槽和 100G 上行链路。
Cisco Catalyst C9400-SUP-1XL-Y 管理引擎专为具有 25G 上行链路的核心和聚合而设计（图 3）。
图 3。
Table 5. Cisco Catalyst 9400 Supervisor Engine Performance and Scalability Features
Features | Performance and scalability | ||||
Supervisor Engine | C9400-SUP-1 | C9400-SUP- 1XL/C9400-SUP-1XL-Y | C9400X-SUP-2 | C9400X-SUP-2XL | |
Centralized wired capacity | Up to 1.44 Tbps | Up to 1.44 Tbps | Up to 9.6 Tbps | Up to 9.6 Tbps | |
Per-slot switching Capacity | 80 Gbps | 240 Gbps – C9404R 120 Gbps – C9407R 80 Gbps – C9410R | 240 Gbps – C9404R 240 Gbps – C9407R 240 Gbps – C9410R | 480 Gbps – C9404R 480 Gbps – C9407R 480 Gbps – C9410R | |
Total number of MAC addresses | Up to 64,0001 | Up to 64,0001,2 | Up to 64,0001,2 | Up to 64,0001,2 | |
Total number of IPv4 routes (ARP plus learned routes) | Up to 112,0003 | Up to 144,0001,4 | Up to 256,0005 | Up to 256,0005 | |
FNF entries (v4/v6) | Up to 384,000/192,000 | Up to 384,000/192,000 | Up to 384,000/192,0006 | Up to 384,000/192,0006 | |
DRAM | 16 GB | 16 GB | 16 GB | 16 GB | |
Flash | 10 GB | 10 GB | 10 GB | 10 GB | |
VLAN IDs | 4096 | 4096 | 4096 | 4096 | |
PVST Instances | 3007 | 3007 | 300 | 300 | |
STP Virtual Ports (Port* VLANs) for PVST | 13,000 | 13,000 | 13,000 | 13,000 | |
STP Virtual Ports (Port* VALNs) for MST | 13,000 | 13,000 | 13,000 | 13,000 | |
SSD capacity | 960 GB | 960 GB | 960 GB | 960 GB | |
Total Switched Virtual Interfaces (SVIs) | 1,000 | 1,000 | 1,000 | 1,000 | |
Jumbo frame | 9216 bytes | 9216 bytes | 9216 bytes | 9216 bytes | |
Forwarding rate | ● 900 Mpps for IPv4 ● 782.6 Mpps for IPv6 (@95 byte) | ● 900 Mpps for IPv4 ● 782.6 Mpps for IPv6 (@95 byte) | ● 3 Bpps for IPv4 and IPv6 | ● 3 Bpps for IPv4 and IPv6 | |
IPv4 routing entries | Up to 112,0003 | Up to 144,0002,4 | Up to 256,0002,5 | Up to 256,0002,5 | |
IPv6 routing entries | Up to 56,000 | Up to 56,0002 | Up to 256,0002,5 | Up to 256,0002,5 | |
Multicast routes | Up to 16,000 | Layer 2 up to 16,0002 Layer 3 up to 32,0002 | Layer 2 up to 32,0008 Layer 3 up to 32,0008 | Layer 2 up to 32,0008 Layer 3 up to 32,0008 | |
QoS hardware entries | Up to 18,000 | Up to 18,000 | Up to 16,0002 | Up to 16,0002 | |
Security ACL hardware entries | Up to 18,000 | Up to 18,000 | Up to 16,0002 | Up to 16,0002 | |
2 Packet buffer | 96 MB | 96 MB | 108 MB | 108 MB | |
● C9400X-SUP-2XL、C9400X-SUP-2 上的 Cisco Unified Access Data Plane (UADP) 3.0sec ASIC 和 C9400-SUP-1/1XL/1XL-Y 上的 Cisco Unified Access Data Plane (UADP) 2.0 ASIC 准备就绪适用于下一代技术，具有可编程管道、微引擎功能以及基于模板的第 2 层、第 3 层、转发、访问控制列表 (ACL) 和服务质量 (QoS) 条目的可配置分配
● 英特尔 2.4-GHz x86，具有高达 960 GB 的 SATA SSD 本地存储，用于基于容器的应用程序托管
● Supervisor-2/2XL 上最多 4 个非阻塞 100/40 Gigabit 以太网上行链路和最多 4 个非阻塞 25/10 Gigabit 以太网上行链路
● C9400-SUP-1XL-Y 管理引擎上最多 2 个非阻塞 25 Gb 以太网上行链路
● Supervisor-1/1XL/1XL-Y 上最多 2 个非阻塞 40 Gb 以太网上行链路（Quad Small Form-Factor Pluggable [QSFP]）和最多 8 个非阻塞 10 Gb 以太网上行链路 (SFP+)
● 384 个非阻塞 10/100/1000 RJ-45 端口
● 392 个非阻塞 1 千兆以太网光纤 (SFP) 端口（Sup1/1XL/XL-Y）。384 个非阻塞 1Gigabit 以太网光纤 (SFP) 端口 (SUP2/2XL)
● 392个无阻塞10千兆以太网SFP+端口（8个上行+384个10G线卡端口）（Sup1/1XL/XL-Y）；388 个无阻塞 10 千兆以太网 SFP+ 端口（4 个上行链路加上 384 个 10G 线卡端口）（SUP2/2XL）
● 384 个非阻塞 10G/5G mGig RJ-45 端口
● 384 个端口上的 Cisco UPOE+ (90 W) 功能
● 384 个端口同时提供 Cisco UPOE (60W)/PoE+ (30W) 功能
● 基于线速硬件的 Flexible NetFlow (FNF)，可提供多达 384,000 个流的流收集
● 硬件支持IPv6，为IPv6网络提供线速转发
● 双栈支持 IPv4 和 IPv6 以及动态硬件转发表分配，便于 IPv4 到 IPv6 的迁移
● 支持静态和动态 NAT 以及端口地址转换 (PAT)
● 可扩展路由（IPv4、IPv6 和组播）表和第 2 层表
● 开放式Cisco IOS ® XE：这个适用于企业的现代操作系统支持模型驱动的可编程性、机内Python 脚本、流式遥测、基于容器的应用托管和关键错误修复补丁。该操作系统还具有内置防御措施，可防止运行时攻击
● 支持应用程序在 CPU 复合体上本地托管 Cisco Spaces。Catalyst 9000 交换机上的 Cisco Spaces 物联网服务利用数据的力量连接了有线智能楼宇技术，以帮助加快返回受信任的工作场所和不可避免的返回办公室。
● 使用 Cisco ThousandEyes 网络和应用合成（包含在 Cisco DNA Advantage 许可证中）端到端可视化从园区/分支机构到云/DC 的路径
● SD-Access： Cisco Catalyst 9400 系列交换机构成了 SD-Access 的基础构建块——思科领先的企业架构，其中包括：
◦ 从边缘到云端的基于策略的自动化
◦ 分段和微分段变得容易，具有可预测的性能和可扩展性
◦ 通过 Cisco DNA Center ™实现自动化
◦ 通过思科身份服务引擎 (ISE) 的策略
◦ 通过网络数据平台进行网络保障
◦ 能够更快地启动新业务服务并显着缩短问题解决时间
● 支持即插即用 (PnP)：简单、安全、统一和集成的产品简化了新分支机构或园区设备的部署，还可用于为现有网络提供更新
Cisco ® Catalyst ® 9400 系列交换机是 Cisco 领先的模块化企业接入交换平台，作为 Catalyst 9000 系列的一部分，旨在转变您的网络以应对工作场所无处不在、端点可以是任何东西、应用程序托管的混合世界到处都是。
Catalyst 9400 系列，包括新的 Catalyst 9400 SUP-2/2XL 管理器和线卡，继续通过持续创新塑造未来，帮助您重新构想连接、增强安全性并重新定义大小混合劳动力的体验。这些交换机构成了我们领先的企业架构 Cisco SD-Access 的基础构建块。该平台提供强大的投资保护，其机箱架构能够支持高达 9 Tbps 的系统带宽和业界领先的高密度 IEEE 802.3bt PoE（60W 和 90W）供电。现在整个产品组合都可以使用冗余。Cisco Catalyst 9400 系列交换机通过不间断转发和状态切换 (NSF/SSO) 等功能提供一流的高可用性，® ISSU 的虚拟 (SVL) 冗余。该平台针对企业进行了优化，采用创新的双可维护风扇托盘设计和左右气流，并且深度约为 16 英寸，适合壁橱使用。单个系统可以通过 SUP-2XL 扩展到每个插槽 480G，384 个接入端口，您可以选择 10G、5G 和 2.5G mGig 铜缆、1G 铜缆、Cisco UPOE ® +、Cisco UPOE 和 PoE+ 选项以及多达 384 个端口10G 光纤和 1G 光纤选项。该平台还支持 100G/40G/25G/10G 上行链路选项以及高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台放置在中小型园区环境的核心层和聚合层中。
软件定义架构的基础
高级持续性安全威胁、物联网 (IoT) 设备的指数级增长、无处不在的移动性和云采用需要集成高级硬件和软件创新的网络结构来自动化、保护和简化客户网络。这种网络结构的目标是通过加速业务服务推出来实现客户收入增长。
具有软件定义访问 (SD-Access) 的思科数字网络架构 (Cisco DNA) 是支持客户业务的最先进的网络结构。Cisco DNA 是一种开放且可扩展的软件驱动架构，可加速和简化您的企业网络运营。可编程架构将您的 IT 员工从耗时、重复的网络配置任务中解放出来，这样他们就可以专注于对您的业务产生积极影响的创新。SD-Access 支持从边缘到云的基于策略的自动化，其基本功能包括：
● 简化设备部署
● 有线无线网络统一管理
● 网络虚拟化和分段
● 基于组的策略
● 基于上下文的分析
Cisco Catalyst 9400 系列交换机支持企业交换矩阵以提供这些优势，同时通过统一的企业范围策略和移动性扩展基于控制器的网络。
Cisco DNA 软件提供了一种有价值且灵活的方式来购买用于接入、广域网和数据中心域的软件。在产品生命周期的每个阶段，Cisco DNA 软件都能帮助您更轻松地购买、管理和升级您的网络和基础设施软件。Cisco DNA 软件提供：
● 灵活的许可模式，可随着时间的推移顺利分配客户的软件支出
● 通过支持软件服务的许可证可移植性为软件购买提供投资保护
● 通过思科软件支持服务 (SWSS) 访问思科的更新、升级和新技术
● 使用新的 Cisco DNA 交换订阅模式降低入门成本
Cisco Catalyst 9400 系列交换机支持在 CPU 复合体上本地托管 Cisco Spaces。Catalyst 9000 交换机上的 Cisco Spaces 物联网服务利用数据的力量连接了有线智能楼宇技术，以帮助加快返回受信任的工作场所和不可避免的返回办公室。
Cisco Spaces 包含在 Cisco DNA Advantage 许可证中。
通过 Cisco ThousandEyes * Network and Application Synthetics（包含在 Cisco DNA Advantage 许可证中）获得端到端服务保障
Cisco DNA for Access 可让您将整个交换结构作为单个融合组件进行管理。通过一个管理系统和一个有线和无线网络策略，它提供了一种有效的方式来提供更安全的访问。
*作为 Catalyst 9400 Cisco DNA Advantage 订阅的一部分包含的 ThousandEyes 积分将限制为每位客户 110,000,000 单位的测试容量。千眼云代理访问权限不包含在 Cisco DNA 许可证权利中。通过购买额外的 ThousandEyes Network 和 Application Synthetics，可以增加测试容量并访问
Product number | Description |
C9400-SUP-1(=) | Cisco Catalyst 9400 Series Supervisor v1 Module |
C9400-SUP-1/2 | Cisco Catalyst 9400 Series Redundant Supervisor v1 Module |
C9400-SUP-1XL(=) | Cisco Catalyst 9400 Series Supervisor v1XL Module |
C9400-SUP-1XL/2 | Cisco Catalyst 9400 Series Redundant Supervisor v1XL Module |
C9400-SUP-1XL-Y(=) | Cisco Catalyst 9400 Series Supervisor v1XL with 25G Module |
C9400-SUP-1XL-Y/2 | Cisco Catalyst 9400 Series Redundant Supervisor v1XL with 25G Module |
C9400X-SUP-2(=) | Cisco Catalyst 9400 Series Supervisor 2 Module |
C9400X-SUP-2/2 | Cisco Catalyst 9400 Series Redundant Supervisor 2 Module |
C9400X-SUP-2XL(=) | Cisco Catalyst 9400 Series Supervisor 2XL Module |
C9400X-SUP-2XL/2 | Cisco Catalyst 9400 Series Redundant Supervisor 2XL Module |
C9400-SSD-240GB | Cisco Catalyst 9400 Series 240GB M2 SATA memory (Supervisor) |
C9400-SSD-480GB | Cisco Catalyst 9400 Series 480GB M2 SATA memory (Supervisor) |
C9400-SSD-960GB | Cisco Catalyst 9400 Series 960GB M2 SATA memory (Supervisor) |
C9400-DNA-E | Catalyst 9400 Cisco DNA Essentials Term license |
C9400-DNA-E-3Y | Catalyst 9400 Cisco DNA Essentials 3 Year Term license |
C9400-DNA-E-5Y | Catalyst 9400 Cisco DNA Essentials 5 Year Term license |
C9400-DNA-E-7Y | Catalyst 9400 Cisco DNA Essentials 7 Year Term license |
C9400-DNA-A | Catalyst 9400 Cisco DNA Advantage Term license |
C9400-DNA-A-3Y | Catalyst 9400 Cisco DNA Advantage 3 Year Term license |
C9400-DNA-A-5Y | Catalyst 9400 Cisco DNA Advantage 5 Year Term license |
C9400-DNA-A-7Y | Catalyst 9400 Cisco DNA Advantage 7 Year Term license |
C9400-NW-E | Cisco Catalyst 9400 Network Essential License |
C9400-NW-A | Cisco Catalyst 9400 Network Advantage License |
C9400-LIC= | Electronic SW License for C9400 Switches |
C9400-DNA-E-A | C9400 NW and Cisco DNA Essentials to NW and Cisco DNA Advantage Upgrade |
C9400-DNA-E-A-3 | C9400 NW and Cisco DNA Essentials to NW and DNA Adv Upgrade License (3Y) |
C9400-DNA-E-A-5 | C9400 NW and Cisco DNA Essentials to NW and DNA Adv Upgrade License (5Y) |
C9400-DNA-E-A-7 | C9400 NW and Cisco DNA Essentials to NW and DNA Adv Upgrade License (7Y) |
专为安全、物联网、移动性和云而打造
Cisco Catalyst 9400 系列交换机是 Cisco 领先的模块化企业接入交换平台，作为 Catalyst 9000 系列的一部分，旨在转变您的网络，以应对工作场所无处不在、端点可以是任何东西、应用程序托管在各处的混合世界这个地方。Catalyst 9400 系列，包括新的 Catalyst 9400 SUP-2/2XL 管理器和线卡，继续通过持续创新塑造未来，帮助您重新构想连接、增强安全性并重新定义大小混合劳动力的体验。
高级持续性安全威胁、物联网 (IoT) 设备的指数级增长、无处不在的移动性和云采用需要集成高级硬件和软件创新的网络结构来自动化、保护和简化客户网络。这种网络结构的目标是通过加速业务服务推出来实现客户收入增长。
具有软件定义访问 (SD-Access) 的思科数字网络架构 (Cisco DNA) 是支持客户业务的最先进的网络结构。Cisco DNA 是一种开放且可扩展的软件驱动架构，可加速和简化您的企业网络运营。可编程架构将您的 IT 员工从耗时、重复的网络配置任务中解放出来，这样他们就可以专注于对您的业务产生积极影响的创新。SD-Access 支持从边缘到云的基于策略的自动化，其基本功能包括：
● 简化设备部署
● 有线无线网络统一管理
● 网络虚拟化和分段
● 基于组的策略
● 基于上下文的分析
Cisco Catalyst 9400 系列交换机是思科领先的模块化企业交换接入和汇聚平台，专为安全、物联网和云而构建。该交换机系列构成了思科领先的企业架构 SD-Access 的基础构建块。Catalyst 9400 系列交换机通过支持高达 9 Tbps 系统带宽的机箱架构提供无与伦比的投资保护，并通过高密度 IEEE 802.3bt PoE（60W 和 90W）提供无与伦比的电力输送。冗余现在是整个投资组合的赌注。Cisco Catalyst 9400 系列交换机提供一流的高可用性 (HA)，具有 SSO/NSF、上行链路弹性、电源的 N+1/N+N 冗余等功能。Catalyst 9400 系列交换机经过企业优化，采用创新的双可维护风扇托盘设计，侧向气流，适合壁橱，深度约为 16 英寸。单个系统可扩展至多达 384 个接入端口，您可以选择 10G、5G 和 2.5G 多千兆铜缆、1G 铜缆、思科 UPOE+、思科 UPOE 和 PoE+ 选项以及多达 384 个 10G 光纤和 1G 光纤选项端口。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。该平台还支持高级路由和基础设施服务、SD-Access 功能和网络系统虚拟化。这些功能支持将平台可选地放置在中小型园区环境的核心层和聚合层中。
表 1 总结了线卡的端口规格。
表 1. 线卡的端口信息
Line card | Number of ports | Port speed | Port type | Cisco Catalyst 9400 Series switch min/max ports | ||
C9404R | C9407R | C9410R | ||||
C9400-LC-48HX | 48 | 10GBASE-T, 5G/2.5G multigigabit, 1000M/100M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/2401 | 48/3842 |
C9400-LC-48HN | 48 | 5G/2.5G multigigabit, 1000M/100M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/2403 | 48/3844 |
C9400-LC-48H | 48 | 10/100/1000M | RJ-45 UPOE+ IEEE 802.3bt, IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/3845 |
C9400-LC-48UX | 48 | 24 Multigigabit 100/1000 Mbps 2.5/5 Gbps 10GBASE-T ports and 24 10/100/1000 ports | RJ-45 UPOE IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-48U | 48 | 10/100/1000M | RJ-45 UPOE IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-48T | 48 | 10/100/1000M | RJ-45 | 48/96 | 48/240 | 48/384 |
C9400-LC-48XS | 48 | 10 GE or 1 GE | SFP+/SFP | 48/96 | 48/240 | 48/384 |
C9400-LC-24XS | 24 | 10 GE or 1 GE | SFP+/SFP | 24/48 | 24/120 | 24/192 |
C9400-LC-48P | 48 | 10/100/1000M | RJ-45 POE+ IEEE 802.3at, IEEE 802.3af, Cisco pre-standard | 48/96 | 48/240 | 48/384 |
C9400-LC-24S | 24 | 1 GE | SFP | 24/48 | 24/120 | 24/192 |
C9400-LC-48S | 48 | 1 GE | SFP | 48/96 | 48/240 | 48/384 |
1最大功率 226 个端口可同时在所有端口上提供全 90W
2最大功率 224 个端口可同时在所有端口上提供全 90W
3 C9400X-SUP-2/2XL 的最大功率为 231 个端口，可同时在所有端口上提供全 90W
4最大功率 C9400-SUP-1/1XL/1XL-Y 有 240 个端口，C9400X-SUP-2/2XL 有 229 个端口，可同时在所有端口上提供全 90W
5最大功率 C9400-SUP-1/1XL/1XL-Y 有 260 个端口，C9400X-SUP-2/2XL 有 240 个端口，可同时在所有端口上提供全 90W
思科Catalyst 9400系列交换机产品手册-数据表
Cisco Catalyst 9400 Series Switches Data Sheet-英文官方最新版本
思科Catalyst 9400系列交换机产品手册-数据表-中文版本
Cisco Catalyst 9400 系列交换机 管理引擎参数表（Cisco Catalyst 9400 Supervisor Engine Modules）如下
