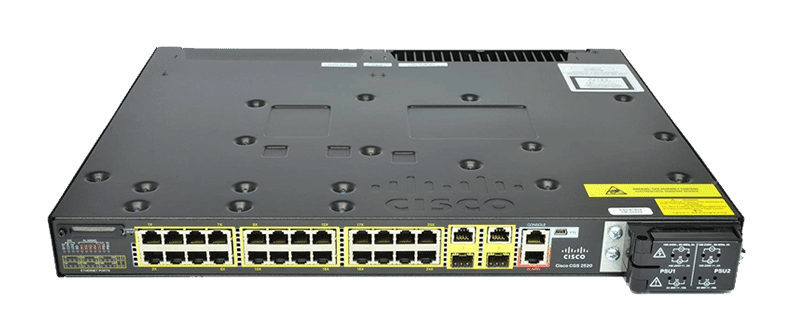

CGS-2520-24TC= CGS2520 with 24FE Copper and 2 GE combo uplinks CGS-2520-24TC= | 思科工业交换机CGS 2520系列| Cisco CGS-2520-24TC | 24个百兆电口，2个千兆光电复用口 |
Cisco ® 2520 Connected Grid Switches (CGS 2520) 是坚固耐用的交换机，专为能源和公用事业行业中常见的恶劣环境而设计。Cisco CGS 2520 旨在支持发电、输电和配电行业的能源输送基础设施的通信基础设施需求。该基础设施包括公用事业和客户拥有的能源基础设施，例如支持输配电、可再生能源发电、石油和天然气、水、分布式发电、热电联产和轨道旁运营的变电站应用。基础设施还包括用于输送应用的通信基础设施，例如传输管道、配电干线以及石油、天然气和水的服务线。
CGS 2520 使用 Cisco IOS ®软件，这是为全球数百万思科交换机和路由器提供支持的操作系统。Cisco IOS 软件提供了 NERC/CIP（北美电力可靠性公司/关键基础设施保护）合规性、服务质量、易用性和网络管理的集成安全性优势，有助于确保操作数据和非操作数据通信的完整性和优先级。
CGS 2520 的主要特点：
● 坚固的工业设计和变电站合规性：适用于公用变电站环境的 IEC-61850-3 和 IEEE 1613
● 易于部署、管理和更换的工具
● 广泛的仪表和远程诊断能力
● 高级服务质量 (QoS) 功能支持关键任务变电站应用程序，例如 SCADA（监控和数据采集）和 IEC 61850 GOOSE（通用面向对象变电站事件）消息传递
● 基于开放标准的全面网络安全功能
网络解决方案和 CGS 2520：变电站自动化示例
变电站自动化有望为电网网络带来更多的自动化和智能化，以解决无数的公用事业问题，例如如何降低运营费用和满足新的监管要求。
CGS 2520 交换机与Cisco 2010 Connected Grid Router (CGR 2010) 路由器一起部署，为公用事业提供坚固耐用的网络解决方案，为变电站自动化实现可靠和安全的双向通信。图 1 显示了从数据中心到家庭的融合端到端 IP 网络，并描述了网络中通常部署 CGS 2520 交换机和 CGR 2010 路由器的位置。
图 1. 网络中的位置：CGS 2520
产品概览
CGS 2520 专为恶劣环境而设计。CGS 2520 提供：
● 用于输配电 (T&D) 变电站的坚固设计，包括符合 IEC‑61850-3 和 IEEE 1613 扩展环境、冲击/振动和浪涌额定值规范；一套完整的直流和交流电源输入选项；关注冗余；和对流冷却（无风扇）
● 紧凑型 1RU（机架单元）、19 英寸网络机架式交换机，支持反向布线
● 交换机正面和背面的双 LED 便于监控和故障排除
● 易于设置和管理，基于 Web 的设备管理器，使用 Cisco Configuration Professional 图形用户界面和支持管理工具，包括 Cisco Prime LAN 管理解决方案 (LMS)
● 借助 Connected Grid Swap Drive 功能轻松更换交换机：可移动闪存，允许用户在现场快速更换交换机，而无需手动重新配置交换机
● 使用 Cisco IOS 软件的高可用性、确定性 QoS 行为和可靠的安全性
● 智能端口模板，只需按一下按钮即可为 T&D 变电站应用实施推荐的软件配置
● 支持IEEE1588v2、PTP Power Profile，纳秒级精度的精密定时协议，适用于精密定时应用
● 在弹性以太网协议 (REP) 和 Flexlink 的支持下，改进了环形和中心辐射型弹性
● 支持第 3 层路由协议的透明 IT 集成（IP 服务映像可选）
● IEEE 802.1AR 基于硬件的安全性，在制造过程中以加密方式将安全证书绑定到 CGS 2520
配置
CGS 2520（图 2）包括以下配置：
● Cisco CGS-2520-24TC：坚固的以太网交换机，具有 24 个 10/100BaseTX 端口和两个双用途千兆以太网上行链路（双用途千兆以太网上行链路允许用户激活铜缆或光纤介质）。板上有两个 10/100/1000BaseTX 端口和两个 100/1000 小型可插拔 (SFP) 端口。用户可以选择两个光纤端口、两个铜端口或光纤和铜端口的组合。包含第 2 层 LAN Base 映像。
● Cisco CGS-2520-16S-8PC：坚固的以太网交换机，具有 16 个快速以太网 (FE) SFP 端口、八个 10/100BaseTX/PoE+ 端口和两个双用途千兆以太网上行链路。包含第 2 层 LAN Base 映像。
● PWR-RGD-LOW-DC：用于CGS 2520 交换机的低压直流（18-75VDC）电源模块，也可用于CGR 2010 路由器。
● PWR-RGD-AC-DC：用于CGS 2520 交换机的高AC/DC (88-300VDC/85-264VAC) 电源模块，也可用于CGR 2010 路由器。
图 2. CGS 2520
CGS 2520 提供两种不同的 Cisco IOS 软件功能映像：LAN Base 和 IP Services。LAN Base 映像提供高级 QoS、灵活的 VLAN 处理、SCADA 协议分类支持、用于改进环形拓扑收敛时间的弹性以太网协议 (REP)、用于中心辐射型拓扑中快速故障转移的 Flexlink 以及全面的安全功能。此外，IP 服务映像添加了高级第 3 层功能，例如支持高级 IP 路由协议、多 VPN 路由和转发客户边缘 (Multi-VRF CE/VRF-Lite) 以及基于策略的路由 (PBR)。
主要商业利益
CGS 2520 专为网络安全、高可用性、易用性和耐用性而设计。表 1 列出了 CGS 2520 的业务优势。
Cisco 2520 Connected Grid Switch Data Sheet ( 官方英文参数 )
CGS-2520-16S-8PC CGS2520 16FE SFP, 8FE Copper PoE+ 2GE combo uplinks
CGS-2520-24TC CGS2520 with 24FE Copper and 2 GE combo uplinks
