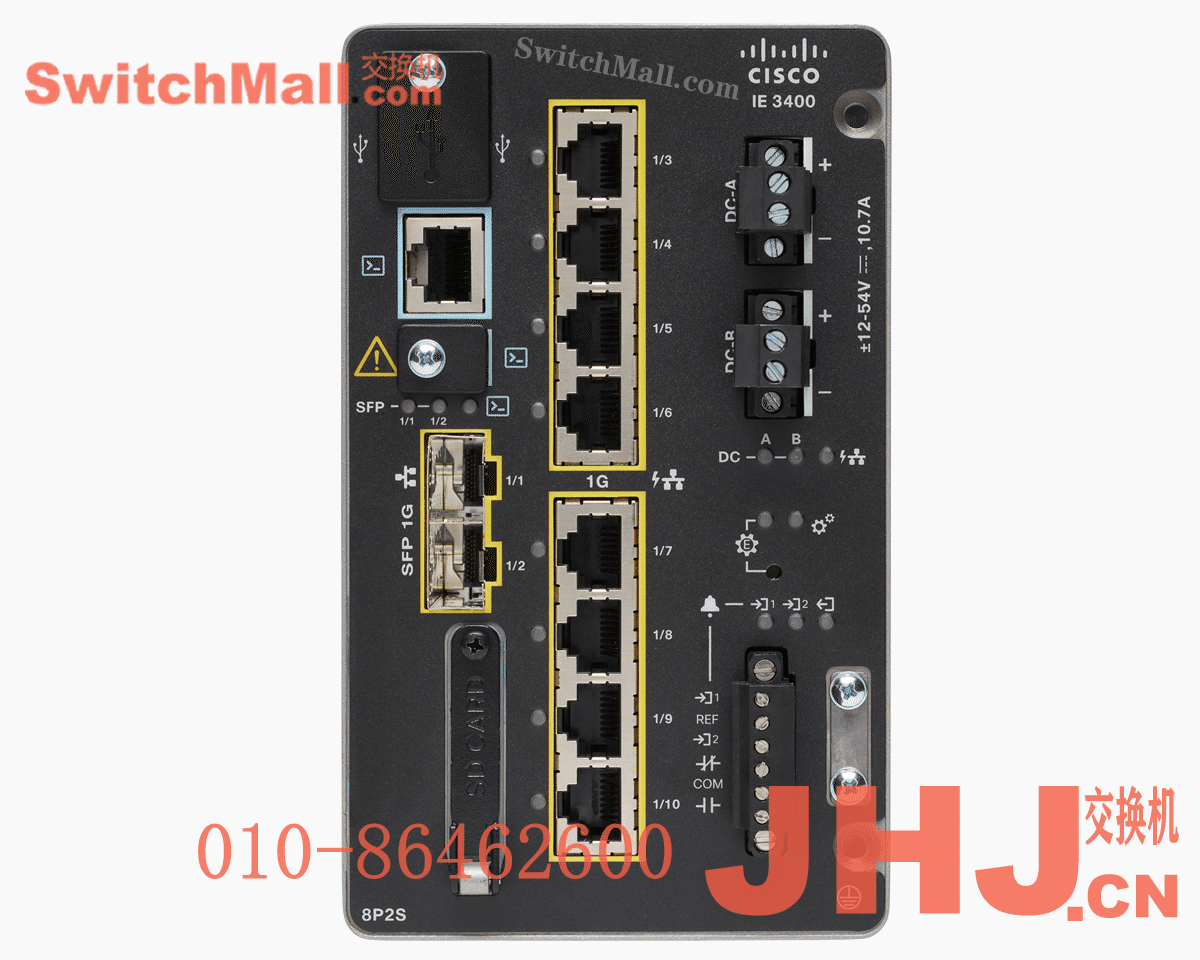

IE-3400-8P2S-A= Catalyst IE3400 with 8 GE PoE/PoE+, 2 GE SFP, Adv. Modular, Network Advantage IE-3400-8P2S-A= | 思科工业交换机IE3400系列8个千兆Ge POE/POE+,2个GE SFP光口| Cisco IE-3400-8P2S-A
IE-3400-8P2S-A=
Cisco Catalyst ® IE3400 Rugged Series 以紧凑的外形、模块化交换机引领高级千兆以太网连接的主流采用，专为各种扩展的企业和工业应用而构建。
Cisco Catalyst IE3400 Rugged 系列交换机以紧凑的外形提供先进的高速千兆以太网连接，专为需要强化产品的广泛工业应用而设计。Cisco Catalyst IE3400 Rugged 系列的模块化设计提供了灵活性，可通过一系列扩展模块选项扩展多达 26 个千兆以太网端口。该平台旨在承受制造、能源、交通、采矿、智慧城市以及石油和天然气等领域的恶劣环境。IE3400 平台也是室外空间、仓库和配送中心扩展企业部署的理想选择。
IE3400 系列运行 Cisco IOS ® XE，这是一种具有内置安全性和信任的下一代操作系统，具有安全启动、映像签名和 Cisco ®信任锚模块。Cisco IOS XE 还通过开放的 API 和数据模型提供 API 驱动的配置。
Cisco Catalyst IE3400 Rugged 系列可以使用功能强大的管理工具（例如 Cisco DNA Center 和 Industrial Network Director）进行管理，并且可以使用完全重新设计、用户友好的现代 GUI 工具 WebUI 轻松设置。该平台还支持 Full Flexible NetFlow (FNF)，通过 Cisco Stealthwatch ®实时了解流量模式和威胁分析。
IE3400 系列（带扩展模块）支持高达 480W 的 PoE/PoE+ 功率预算，在 24 个端口之间共享，非常适合连接 PoE 供电的终端设备，例如 IP 摄像机、电话、无线接入点、传感器等.
图1。
思科 Catalyst IE3400 加固型系列
特点和好处
| 特征 | 益处 |
| 坚固的工业设计 | ● 专为恶劣环境和温度范围（-40°C 至 +75°C）而设计● 无风扇、对流冷却且无活动部件，经久耐用● 针对振动、冲击和电涌以及电气噪声抗扰度进行了硬化处理● 符合自动化、ITS 和变电站环境的多行业规范● 提高工业系统和设备的正常运行时间、性能和安全性● 涵盖广泛的以太网供电 (PoE) 应用要求● 用于监控和向外部设备发送信号的报警 I/O |
| 全千兆以太网接口 | ● 为工业领域的新型高速应用提供安全访问● 封装多达 10 个 GE 端口 – 2×1 千兆小型可插拔 (SFP) 上行链路以及小型基础系统中的 8×1 千兆铜缆或 PoE+ RJ45 下行链路● 通过连接 10 个兼容模块之一（铜缆、光纤选项）可扩展至 26 个 GE 端口● 连接高速无线接入点（802.11n、802.11ac）● 启用高清 (HD) IP 摄像机和可编程逻辑控制器 (PLC)● 支持对延迟敏感的应用程序和对时间敏感的网络● 为新网络配置提供多环和冗余环拓扑● 在需要更远距离连接的地方扩展地理可扩展性 |
| 高密度工业以太网供电 (PoE) | ● 支持多达24个PoE/PoE+端口或多达8个PoE/PoE+端口和4个“802.3bt type 4”端口与2.5G扩展模块[系统功率预算 – 480W]● 通过限制布线、配电盘和断路器来控制成本● 减少设备需求，因此需要更少的空间并减少散热● 启用即用型 PoE 设备，例如 IP 电话、相机和无线接入点 |
| 用户友好的基于 WEB 的用户界面 (WebUI) | ● 便于配置和监控● 无需更复杂的终端仿真程序● 降低部署成本 |
| SwapDrive 零配置替换 | ● 真正的零配置，故障时简单更换交换机● 无需网络专业知识● 帮助确保快速恢复 |
| 完全灵活的 NetFlow (FNF) | ● 提供增强的流量和威胁可见性● 优化网络基础设施，降低运营成本，改进容量规划和安全事件检测 |
| 高级数据平面功能 | ● 并行冗余协议 (PRP) 1● SGT/SGACL 的高级安全性 |
| IPv6 就绪徽标 | ● IPv6 Ready Logo 认证 |
1并行冗余协议 (PRP) 在 IE3400 基础交换机上仅在选定端口 (Gig1/1 – Gig1/4) 上可用。支持 PRP 的单个实例。
产品概览
| 产品系列 | 支持的平台 | 支持的 Cisco IOS 软件映像（功能集） |
| IE3000 | IE3400 | 网络要领1、网络优势1 |
1带有“-E”后缀的硬件 PID 是 Network Essentials，带有“-A”后缀的是 Network Advantage。Network Advantage 许可证包括所有 Network Essentials 功能。
表 3 突出显示了 Cisco Catalyst IE3400 Rugged 系列交换机的硬件配置以及这些交换机支持的模块。
表 3. IE3400 硬件是配置（包括 IE3400 和 IE3300 模块）
| 产品编号* | 港口总数 | 10/100/1000 RJ45 铜缆端口 | 100/1000 SFP 端口 | 1GE/2.5G RJ45 电口 | 软件许可证（默认）** | 供电电源/PoE (+) 预算 |
| IE-3400-8T2S-E | 10 | 8个 | 2个 | 北美 | 网络要领 | 北美 |
| IE-3400-8T2S-A | 10 | 8个 | 2个 | 北美 | 网络优势 | 北美 |
| IE-3400-8P2S-E | 10 | 8个 | 2个 | 北美 | 网络要领 | 240W（底座）、480W（带扩展模块） |
| IE-3400-8P2S-A | 10 | 8个 | 2个 | 北美 | 网络优势 | 240W（底座）、480W（带扩展模块） |
| IEM-3400-8T= | 8个 | 8个 | 北美 | 北美 | 北美 | 北美 |
| IEM-3400-8S= | 8个 | 北美 | 8个 | 北美 | 北美 | 北美 |
| IEM-3400-8P= | 8个 | 8个 | 北美 | 北美 | 北美 | 仅支持 IE3400 PoE 基础模块以提供 480W 的总 PoE 预算 |
| IEM-3300-8P= | 8个 | 8个 | 北美 | 北美 | 北美 | 支持 IE3400 PoE 基础模块，提供 480W 的总 PoE 预算 |
| IEM-3300-16P= | 16 | 16 | 北美 | 北美 | 北美 | 支持 IE3400 PoE 基础模块，提供 480W 的总 PoE 预算 |
| IEM-3300-8S= | 8个 | 北美 | 8个 | 北美 | 北美 | 北美 |
| IEM-3300-8T= | 8个 | 8个 | 北美 | 北美 | 北美 | 北美 |
| IEM-3300-16T= | 16 | 16 | 北美 | 北美 | 北美 | 北美 |
| IEM-3300-6T2S= | 8个 | 6个 | 2个 | 北美 | 北美 | 北美 |
| IEM-3300-14T2S= | 16 | 14 | 2个 | 北美 | 北美 | 北美 |
| IEM-3300-4MU= | 4个 | 北美 | 北美 | 4个 | 北美 | 支持 IE3400 PoE 基础模块，提供 480W 的总 PoE 预算 |
* PoE 模块只能插入 PoE 基础交换机。IE3300 扩展模块也可以插入 IE3400 基础交换机。但是，这种组合会阻止对 IE3400 基本交换机上的 SGT/SGACL 等高级安全功能的支持。
** Network Advantage 许可证包括所有 Network Essentials 功能。
表 4 highli符合 Cisco Catalyst IE3400 Rugged 系列交换机的硬件规格。
表 4. IE3400 硬件规格
| 硬件规格 | 思科 IE-3400-8T2S-E/-A | 思科 IE-3400-8P2S-E/-A |
| PoE功率预算 | 不适用 | 480W 1（含扩展模块） |
| 移动存储 | USB 2,3 , SD 卡2 | USB 2,3 , SD 卡2 |
| 警报器 | 2 个警报输入，1 个警报输出 | 2 个警报输入，1 个警报输出 |
| 控制台端口 | 1 个 RS-232（通过 RJ-45），1 个 USB 迷你 B 型 | 1 个 RS-232（通过 RJ-45），1 个 USB 迷你 B 型 |
| 电源输入 | 双直流电源输入 | 双直流电源输入 |
1为了达到 480W 的功率预算，在选择电源时需要考虑表 8 中规定的开关的最低功率要求。
2 USB 和 SD 卡是可选的，默认情况下不随交换机提供。
3 USB 2.0 用于加载系统映像和设置配置
图 2。
扩展模块
Cisco Catalyst IE3400 Rugged Series Data Sheet ( 官方英文参数 )
| Product ID | Description |
| IE-3400-8T2S-E | Catalyst IE3400 with 8 GE Copper and 2 GE SFP, Adv. Modular, Network Essentials |
| IE-3400-8T2S-A | Catalyst IE3400 with 8 GE Copper and 2 GE SFP, Adv. Modular, Network Advantage |
| IE-3400-8P2S-E | Catalyst IE3400 with 8 GE PoE/PoE+, 2 GE SFP, Adv. Modular, Network Essentials |
| IE-3400-8P2S-A | Catalyst IE3400 with 8 GE PoE/PoE+, 2 GE SFP, Adv. Modular, Network Advantage |
| IEM-3300-8T= | Catalyst IE3300 with 8 GE Copper ports, Expansion Module |
| IEM-3300-8S= | Catalyst IE3300 with 8 GE SFP Fiber ports, Expansion Module |
| IEM-3300-16T= | Catalyst IE3300 with 16 GE Copper ports, Expansion Module |
| IEM-3300-6T2S= | Catalyst IE3300 with 6 GE Copper + 2 GE SFP, Expansion Module |
| IEM-3300-14T2S= | Catalyst IE3300 with 14 GE Copper + 2 GE SFP, Expansion Module |
| IEM-3300-8P= | Catalyst IE3300 with 8 GE PoE/PoE+ Copper ports, Expansion Module |
| IEM-3300-16P= | Catalyst IE3300 with 16 GE PoE/PoE+ Copper, Expansion Module |
| IEM-3400-8T= | Catalyst IE3400 with 8 GE Copper ports, Expansion Module |
| IEM-3400-8S= | Catalyst IE3400 with 8 GE SFP ports, Expansion Module |
| IEM-3400-8P= | Catalyst IE3400 with 8 GE Copper PoE/PoE+, Expansion Module |
| IEM-3300-4MU= | Catalyst IE3300 with 4 2.5G Copper (4PPoE), Expansion Module |
| SD-IE-4GB= | IE 4GB SD memory card for IE |
| STK-RACK-DINRAIL= | 19” DIN Rail mount kit |
| IE3400-NW-A= | Network Advantage License for IE3400, Perpetual |
| IE3400-DNA-E | Cisco DNA Essentials license for IE3400 Series |
| IE3400-DNA-E-3Y | IE 3400 Cisco DNA Essentials, 3 Year Term license |
| IE3400-DNA-E-5Y | IE 3400 Cisco DNA Essentials, 5 Year Term license |
| IE3400-DNA-E-7Y | IE 3400 Cisco DNA Essentials, 7 Year Term license |
| IE3400-DNA-A | Cisco DNA Advantage license for IE3400 Series |
| IE3400-DNA-A-3Y | IE 3400 Cisco DNA Advantage, 3 Year Term license |
| IE3400-DNA-A-5Y | IE 3400 Cisco DNA Advantage, 5 Year Term license |
| IE3400-DNA-A-7Y | IE 3400 Cisco DNA Advantage, 7 Year Term license |
| LIC-MRP-MGR-XE= | MRP Ring Manager License |
| LIC-MRP-CLIENT-XE= | MRP Ring Client License |
* MRP Feature Licenses are not required from release IOS XE 17.7.1 onwards. Please refer to the IOS XE 17.7.1 Release Notes.
