IE-5000-16S12P= IE5000 with 12GE Copper PoE+, 12FE/GE SFP and 4 1G SFP uplinks IE-5000-16S12P= | 思科IE5000系列工业交换机 | Cisco IE-5000-16S12P |12千兆电口POE+,12个百兆千兆SFP 光口,4个千兆SFP光口上行 |
这些交换机专为承受最恶劣的工业环境而开发，提供最灵活和可扩展的工业以太网平台，可随您的网络一起发展。
Cisco ®工业以太网 (IE) 5000 系列交换机具有四个 10 Gb 或四个 1 Gb 以太网上行链路和 24 个 Gigabit 以太网下行链路，是一种机架安装式加固型交换机，可提供第 2 层和第 3 层线速汇聚和铜缆以太网供电 (PoE ) 在最恶劣的工业环境中的连接性。
IE 5000 系列使用卓越的高带宽硬件交换和经过验证的 Cisco IOS ®软件。IE 5000 具有高度安全性和可扩展性，适用于接入层和汇聚层部署。它还提供 Cisco 可堆叠技术以实现高级网络可靠性。该交换机旨在承受极端环境，同时遵守整体 IT 网络设计、合规性和性能要求。IE5000 内置软件镜像验证，确保思科软件的真实性。
IE 5000 系列可用于通过软件定义的物联网 (IoT) 访问扩展轻松安全地将企业网络扩展到恶劣环境，从而实现室外区域、仓库、配送中心、道路等的连接，使用强大的企业级基于意图的网络管理平台，例如 Cisco DNA Center。
IE 5000 系列非常适合需要强化产品的工业以太网应用。这包括公用事业、制造、能源和过程控制、智能交通系统 (ITS)、油气田、城市监控项目和采矿。Cisco IE 5000 系列交换机凭借改进的整体性能、可用 10 Gb 以太网接口提供的更大带宽、更丰富的功能集和增强的硬件，补充了当前的工业以太网产品组合。该产品组合包括 Cisco 工业以太网交换机，例如 Cisco IE 2000、IE 3200、IE 3300、IE 3400、IE 4000 和 IE 4010 系列交换机，以及面向实用程序的产品，例如 Cisco IE 2000U 工业以太网交换机和Cisco 2500 系列互联网格交换机。
通过用户友好的 Web 设备管理器，IE 5000 提供简单的开箱即用配置和简化的操作可管理性，以在工业网络上提供高级安全、数据、视频和语音服务。
表 1 列出了 Cisco IE 5000 系列交换机的特性和优势。
表 1. Cisco IE 5000 系列交换机的特性和优势
| 特征 | 益处 |
| 坚固的工业设计 | ● 专为恶劣环境和温度范围（-40° 至 75°C）而设计。● 每个IE-5000-12S12P-10G 都有保形涂层。● 针对振动、冲击、浪涌和电气噪声进行了硬化处理● 四个 10 Gb 或四个 1 Gb 以太网上行链路端口提供多种弹性设计选项● 符合工业自动化、ITS 和变电站环境的多行业规范。● 提高工业系统和设备的正常运行时间、性能和安全性。● 紧凑的 1 机架单元设计，具有双 LED 功能，即使在根据布线要求进行反向安装时也能轻松进行监控和故障排除。● 无风扇、对流冷却且没有活动部件，耐用性更高。● IEEE 1588v2 PTP（支持电源配置文件和默认配置文件）。● 用于监控和向外部设备发送信号的报警I/O。 |
| 用户友好的 GUI 设备管理器 | ● 允许使用基于网络的设备管理器轻松配置和监控。● 无需更复杂的终端仿真程序。● 降低部署成本。● 多语言支持 – 英语、中文（繁体）、中文（简体）、法语、德语、日语、西班牙语（拉丁美洲） |
| SwapDrive：“零配置”替代品 | ● 真正的零配置替换，便于半夜或无处可去的故障恢复。● 故障时更换开关简单。● 无需网络专业知识。● 有助于确保快速恢复。 |
| 高密度工业以太网供电 (PoE) | ● 支持多达12 个PoE 或PoE+ 端口。● 通过限制布线、配电盘和断路器来控制成本。● 减少设备需求，因此需要更少的空间并减少散热。● 启用即用型PoE 设备，例如IP 电话、相机和无线接入点。● 支持最大高清(HD) 摄像机部署。● 一个电源的PoE 或PoE+ 功率预算高达165W，两个电源的功率预算高达360W。 |
| 具有 4×10 GE 或 4x1GE 上行链路和 24×1 GE 下行链路的高性能以太网交换机 | ● 连接新的无线接入点（802.11n 和802.11ac）。● 启用新的高清网络摄像机。● 为PLC、控制器和相关I/O 设备提供高速、低延迟连接。● 允许监督控制和数据采集(SCADA) 连接。● 介绍工业领域中新的高带宽应用。● 具有高级硬件辅助功能（如NAT、IEEE1588v2）的线速、低延迟转发。● 支持对延迟非常敏感的应用程序和对时间敏感的网络。● 为新的网络配置提供多环和冗余环拓扑。● 在需要更远距离连接的情况下扩展地理可扩展性。 |
思科工业以太网 5000 系列交换机提供：
● 带宽和容量随您的网络需求而增长：高性能无阻塞交换机容量，每台交换机有多达 24 个千兆以太网下行链路端口和四个 10 吉比特或四个 1 千兆以太网上行链路端口
● SFP+ 加热器允许标准 SFP+ 光学器件在 -40C 下运行（仅限 10GE SKU）
● Cisco IOS 软件功能可实现顺畅的 IT 集成和策略一致性
● 通过四个 10 Gb 以太网上行链路端口的双环设计、弹性以太网协议 (REP)、并行冗余协议 (PRP)、PROFINET – 媒体冗余协议 (MRP) 环、高可用性无缝冗余等功能实现了强大的弹性HSR) 环网、EtherChannel、Flex Links、冗余电源输入和垂死喘息
● 恒温晶体振荡器 (OCXO) 可提供精确同步应用所需的卓越频率稳定性
● 使用通用映像简化软件升级路径
● 集成支持 GPS 接收器和 IRIG 等功能
● Cisco DNA Center 管理和支持软件定义的物联网访问扩展
Cisco ONE 软件提供了一种简化的消费模型，以工业自动化和扩展企业环境中的常见客户场景为中心。思科 ONE 软件和服务为客户提供四大主要优势：
● 以极具吸引力的价格解决典型客户使用场景的软件套件
● 通过支持软件服务的许可证可移植性来保护他们购买软件的投资
● 通过思科软件支持服务 (SWSS) 获得持续的创新和新技术
● 灵活的许可模式可随着时间的推移平稳地分配客户的软件支出
图 1 显示交换机型号，表 2 显示所有可用的 IE 5000 型号，表 3 列出电源，表 4 显示 Cisco IE 5000 系列交换机的 PoE/PoE+ 可用功率预算。

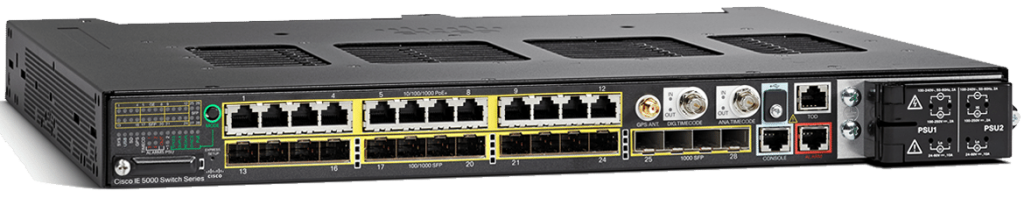

图1。
IE 5000 交换机
表 2. 思科工业以太网 5000 系列型号
| 产品编号 | 港口总数 | SFP 上行链路 | SFP 光纤端口 (S) | 铜质 PoE/PoE+ 端口 (P) | 默认软件 |
| IE-5000-12S12P-10G | 28 | 4 1GE/10G 1 | 12 FE/GE | 12 FE/GE | 局域网基地2 |
| IE-5000-16S12P | 28 | 4个1GE | 12 FE/GE | 12 FE/GE | 局域网基地2 |
1上行链路端口可以在 1 吉比特以太网或 10 吉比特以太网模式下运行，具体取决于插入的 SFP 或 SFP+。
2可以使用表 15 中的 PID 升级到 IP 服务许可证。
表 3. Cisco IE 5000 系列交换机的电源
| 产品编号 | 瓦数 | 额定标称输入工作范围 | 支持的输入电压工作范围 | PoE/PoE+ 支持 | 用例场景 |
| PWR-RGD-AC-DC-H | 150W | 交流电 100-240V/2.0A 50-60Hz要么直流 100-250V/2.0A | 交流电 85-264V要么直流 88-300V | 是的 | 高压交流或直流电源，适用于危险场所1、2、3PoE供电应用 |
| PWR-RGD-LOW-DC-H | 150W | 直流 24-60V/10A | 直流 18-75V | 是的 | 低压直流电源，用于危险场所1、2、3PoE供电应用 |
| PWR-RGD-AC-DC-250 | 250W | 交流电 100-240V 3.3A 50-60Hz要么直流 100-250V 3.3A。 | 交流电 85-264V要么直流 88-300V | 是的 | 高压交流或直流电源，适用于危险场所2、3、4PoE供电应用 |
表 4. 具有不同电源瓦数的 PoE/PoE+ 的可用功率预算
| 产品编号 | 150W | 150W（双） | 250W | 250W + 150W | 250W（双） |
| IE-5000-12S12P-10G | 65 | 185 | 165 | 270 | 360 |
| IE-5000-16S12P | 65 | 185 | 165 | 270 | 360 |
Cisco Industrial Ethernet 5000 Series Switches Data Sheet ( 官方英文参数 )
Table 15 lists the ordering information for Cisco IE 5000 system.
Table 15. Ordering information
| Product ID | Description |
| Cisco IE 5000 Hardware PIDs | |
| IE-5000-16S12P | IE5000 with 12GE Copper PoE+, 12FE/GE SFP and 4 1G SFP uplinks |
| IE-5000-12S12P-10G | IE5000 with 12GE Copper PoE+, 12FE/GE SFP and 4 1G/10G SFP uplinks |
| Cisco IE 5000 software licenses and accessories PIDs | |
| L-IE5000-RTU= | IE5000 electronic software license upgrade from LAN base to IP service Layer 3 features |
| LIC-MRP Manager= | MRP ring manager license |
| LIC-MRP-Client= | MRP ring client license |
| SD-IE-1GB= | IE 1GB SD Memory Card – Spare |
| Cisco ONE™ Licenses | |
| C1F1PIE4K5K1K9 | Cisco ONE Foundation Lite PerpetualIncludes Prime Infrastructure (LF and AS), Identity Services Engine – Base |
| C1F1PIE40001K9 | Cisco ONE Foundation PerpetualIncludes Full flexible Netflow, Stealthwatch, Prime Infrastructure, and Identity Services Engine – Base |
| C1A1PIE40001K9 | Cisco ONE Advanced PerpetualIncludes IP Services |
| C1-FLOW-IE5K | Cisco ONE Netflow IE 5000 |
| C1A1AIE50001K9 | Cisco ONE Advanced Perpetual – IE 5000 |
| C1F1AIE4K5K1K9 | Cisco ONE Foundation Lite Perpetual – IE 4000/5000 |
| C1F1AIE50001K9 | Cisco ONE Foundation Perpetual – IE 5000, Brown field |
| C1F1PIE50001K9 | Cisco ONE Foundation Perpetual – IE 5000 |
| Cisco IE 5000 DNA licenses | |
| IE5000-DNA-E-H | DNA Essentials license |
| IE5000-DNA-E-H-3Y | DNA Essentials 3-year term license option |
| IE5000-DNA-E-H-5Y | DNA Essentials 5-year term license option |
| IE5000-DNA-A-H | DNA Advantage license |
| IE5000-DNA-A-H-3Y | DNA Advantage 3-year term license option |
| IE5000-DNA-A-H-5Y | DNA Advantage 5-year term license option |
| IE5000-DNA-E-H-7Y | DNA Essentials 7-year term license option |
| IE5000-DNA-A-H-7Y | DNA Advantage 7-year term license option |
