IE-9310-26S2C-E= Catalyst IE9300 w/ 24 Ports GE SFP Downlinks & 4 Ports GE SFP uplinks, NE IE-9310-26S2C-E= | 思科IE9300系列工业交换机 | Cisco IE-9310-26S2C-E | 24个千兆SFP光口,4个千兆SFP光口上行工业交换机 |
Cisco Catalyst ™ IE9300 Rugged 系列在紧凑型 1RU 机架安装交换机中引领千兆以太网连接的主流采用，这些交换机专为各种工业和扩展企业应用而构建。
带有 28 个千兆以太网接口的 Cisco Catalyst IE9300 强固型系列交换机以紧凑的外形提供高速千兆以太网连接，专为需要强化产品的广泛工业应用而设计。该平台旨在承受制造、能源、交通、采矿、智慧城市以及石油和天然气等领域的恶劣环境。这些交换机是室外机柜或恶劣环境的理想选择，同时符合整体 IT 网络设计、合规性和性能要求。
这些交换机运行 Cisco IOS ® XE，这是一个具有内置安全和信任的操作系统，具有安全启动、图像签名和 Cisco ® Trust Anchor 模块。Cisco IOS XE 还通过开放的 API 和数据模型提供 API 驱动的配置。
Cisco Catalyst IE9300 强固型系列可以使用功能强大的管理工具 Cisco DNA Center 进行管理，并且可以使用完全重新设计的用户友好型现代 GUI 工具 WebUI 轻松设置。该平台支持 Full Flexible NetFlow (FNF)，可通过思科安全网络分析实时了解流量模式和威胁分析。
IE9300 Rugged 系列交换机提供：
● 通过四个千兆以太网上行链路端口的双环设计、弹性以太网协议 (REP)、并行冗余协议 (PRP)、2 个PROFINET、媒体冗余协议 (MRP) 1环、高可用性无缝冗余 (HSR ) 等功能实现稳健的弹性) 1,2 ring, EtherChannel, 集成冗余电源, dying gasp, 1等
● 真正的零接触1替换半夜或无处可去的故障
● 具有高级硬件辅助功能的线速、低延迟转发1,2
● 使用通用映像简化软件管理
● 支持工业自动化协议 EtherNet/IP (CIP) 1和 PROFINET 1
1计划在未来的软件更新中提供支持。
2仅在 IE-9320 光纤型号上受支持。

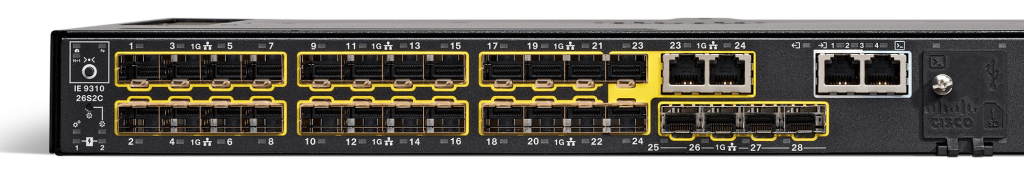

图1。
IE-9310 强固系列交换机
图 2。
具有垂直堆叠和高级功能集的 IE-9320 Rugged 系列交换机
表 1. 特性和优势
| 特征 | 好处 |
| 坚固的工业设计 | ● 实用级、完全托管的 1 机架单元 (1RU) 机架安装以太网交换机● 专为恶劣环境和温度范围（-40° 至 75°C）（-40° 至 167°F）而设计● 无风扇、对流冷却且无活动部件，经久耐用● 针对振动、冲击和电涌以及电气噪声抗扰度进行了硬化处理● 符合自动化、智能交通系统 (ITS) 和变电站环境的多行业规范 ● 提高工业系统和设备的正常运行时间、性能和安全性● IEEE 1588v2 Precision Timing Protocol (PTP)（支持公用电源配置文件和制造默认配置文件）● 用于监控和向外部设备发送信号的报警 I/O |
| 全千兆以太网交换机 | ● 总共28个千兆以太网端口提供多种弹性设计选项● 为工业领域的新型高速应用提供安全访问● 启用新的 UHD IP 摄像机、Wi-Fi 接入点和面向未来的千兆速度自动化设备● 允许基于 IP 的监控和数据采集 (SCADA) 连接● 为新网络配置提供多环、冗余环拓扑● 在需要更远距离连接的情况下扩展地理可扩展性 |
| 用户友好的 WebUI | ● 允许轻松配置和监控，即使是非专业人员也是如此● 无需更复杂的终端仿真程序● 降低部署成本 |
| 完全灵活的 NetFlow (FNF) | ● 提供增强的流量和威胁可见性● 优化网络基础设施，降低运营成本，改进容量规划和安全事件检测 |
Cisco Catalyst IE9300 Rugged Series Data Sheet ( 官方英文参数 )
Ordering information
| Product ID | Description |
| IE-9310-26S2C-E | Catalyst IE9300 w/ 24 Ports GE SFP Downlinks & 4 Ports GE SFP uplinks, NE |
| IE-9310-26S2C-A | Catalyst IE9300 w/ 24 Ports GE SFP Downlinks & 4 Ports GE SFP uplinks, NA |
| IE-9320-26S2C-E | Catalyst IE9300 w/ 24 Ports GE SFP Downlinks & 4 Ports GE SFP uplinks, Stackable, NE |
| IE-9320-26S2C-A | Catalyst IE9300 w/ 24 Ports GE SFP Downlinks & 4 Ports GE SFP uplinks, Stackable, NA |
| SD-IE-4GB= | 4GB SD memory card for IE |
| CAB-STK-0.5M= | Cisco 0.5M stack cable |
| CAB-STK-1M= | Cisco 1M stack cable |
| RM-RGD-19IN= | Spare 19IN rack-mount kit |
| RM-RGD-23IN= | 23IN NEBS rack-mount kit |
| RM-RGD-ETSI= | ETSI rack-mount kit |
| PWR-RGD-AC-DC-H | Hazloc Power Supply High AC/DC 85-264VAC/88-300VDC |
| PWR-RGD-LOW-DC-H | Hazloc Power Supply Low DC 24-60V/10A |
| PWR-RGD-AC-DC-250 | Hazloc Power Supply 100-240VAC/100-250VDC |
| IE9300-NW-A= | Network Advantage License for IE9300, Perpetual |
| IE9300-DNA-E | Cisco DNA Essentials license for IE9300 Series |
| IE9300-DNA-E-3Y | IE 9300 Cisco DNA Essentials, 3 Year Term license |
| IE9300-DNA-E-5Y | IE 9300 Cisco DNA Essentials, 5 Year Term license |
| IE9300-DNA-E-7Y | IE 9300 Cisco DNA Essentials, 7 Year Term license |
| IE9300-DNA-A | Cisco DNA Advantage license for IE9300 Series |
| IE9300-DNA-A-3Y | IE 9300 Cisco DNA Advantage, 3 Year Term license |
| IE9300-DNA-A-5Y | IE 9300 Cisco DNA Advantage, 5 Year Term license |
| IE9300-DNA-A-7Y | IE 9300 Cisco DNA Advantage, 7 Year Term license |
Table 14. SFP support
| Part number | Specification | SFP type | Max distance | Cable type | Temperature range1 | Digital optical monitoring (DOM) support |
| GLC-FE-100FX-RGD= | 100BASE-FX | FE | 2 km | MMF | IND | Yes |
| GLC-FE-100LX-RGD= | 100BASE-LX10 | FE | 10 km | SMF | IND | Yes |
| GLC-FE-100FX= | 100BASE-FX | FE | 2 km | MMF | COM | No |
| GLC-FE-100LX= | 100BASE-LX10 | FE | 10 km | SMF | COM | No |
| GLC-FE-100EX= | 100BASE-EX | FE | 40 km | SMF | COM | No |
| GLC-FE-100ZX= | 100BASE-ZX | FE | 80 km | SMF | COM | No |
| GLC-FE-100BX-D= | 100BASE-BX10 | FE | 10 km | SMF | COM | No |
| GLC-FE-100BX-U= | 100BASE-BX10 | FE | 10 km | SMF | COM | Yes |
| GLC-SX-MM-RGD= | 1000BASE-SX | GE | 550 m | MMF | IND | Yes |
| GLC-LX-SM-RGD= | 1000BASE-LX/LH | GE | 550 m/10 km | MMF/SMF | IND | Yes |
| GLC-ZX-SM-RGD= | 1000BASE-ZX | GE | 70 km | SMF | IND | Yes |
| GLC-BX40-U-I= | 1000BASE-BX40 | GE | 40 km | SMF | IND | Yes |
| GLC-BX40-D-I= | 1000BASE-BX40 | GE | 40 km | SMF | IND | Yes |
| GLC-BX40-DA-I= | 1000BASE-BX40 | GE | 40 km | SMF | IND | Yes |
| GLC-BX80-U-I= | 1000BASE-BX80 | GE | 80 km | SMF | IND | Yes |
| GLC-BX80-D-I= | 1000BASE-BX80 | GE | 80 km | SMF | IND | Yes |
| GLC-SX-MMD= | 1000BASE-SX | GE | 550 m | MMF | EXT | Yes |
| GLC-LH-SMD= | 1000BASE-LX/LH | GE | 550 m/10 km | MMF/SMF | EXT | Yes |
| GLC-EX-SMD= | 1000BASE-EX | GE | 40 km | SMF | EXT | Yes |
| GLC-ZX-SMD= | 1000BASE-ZX | GE | 70 km | SMF | EXT | Yes |
| GLC-BX-D= | 1000BASE-BX10 | GE | 10 km | SMF | COM | Yes |
| GLC-BX-U= | 1000BASE-BX10 | GE | 10 km | SMF | COM | Yes |
| CWDM-SFP-xxxx= | CWDM 1000BASE-X | GE | SMF | COM | Yes | |
| DWDM-SFP-xxxx= | DWDM 1000BASE-X | GE | SMF | COM | Yes | |
| SFP-GE-S= | 1000BASE-SX | GE | 550 m | MMF | EXT | Yes |
| SFP-GE-L= | 1000BASE-LX/LH | GE | 550 m/10 km | MMF/SMF | EXT | Yes |
| SFP-GE-Z= | 1000BASE-ZX | GE | 70 km | SMF | EXT | Yes |
| GLC-SX-MM= | 1000BASE-SX | GE | 550 m | MMF | COM | No |
| GLC-LH-SM= | 1000BASE-LX/LH | GE | 550 m/10 km | MMF/SMF | COM | No |
| GLC-ZX-SM= | 1000BASE-ZX | GE | 70 km | SMF | COM | Yes |
| GLC-TE=2 | 1000BASE-T | GE | 100 m | Copper | EXT | NA |
| GLC-T=2 | 1000BASE-T | GE | 100 m | Copper | COM | NA |
| GLC-T-RGD=2 | 1000BASE-T | GE | 100 m | Copper | IND | NA |
| ONS-SI-GE-SX= | 1000BASE-SX | GE | 500 m | MMF | IND | |
| ONS-SI-GE-LX= | 1000BASE-LX | GE | 10 km | SMF | IND | |
| ONS-SI-GE-EX= | 1000BASE-EX | GE | 40 km | SMF | IND | |
| ONS-SI-GE-ZX= | 1000BASE-ZX | GE | 80 km | SMF | IND | |
| ONS-SE-GE-BXU= | 1000BASE-BX | GE | 10 km | SMF | EXT | |
| ONS-SE-GE-BXD= | 1000BASE-BX | GE | 10 km | SMF | EXT |
1 If nonindustrial SFPs (EXT, COM) are used, the switch operating temperature must be derated.
2 Degrades PTP performance.
