Cisco Nexus 3000系列交换机概述

Cisco Nexus®3000系列交换机是一个由1、10和40千兆以太网交换机组成的综合产品组合，采用芯片交换（SoC）架构。该系列交换机于2011年4月推出，提供线速第2层和第3层性能，适用于机架顶部（ToR）架构。通过将高性能和低延迟与性能可见性、自动化和时间同步方面的创新结合起来，这一系列交换机已成为高频交易（HFT）、高性能计算（HPC）和大数据环境的领导者。

Cisco Nexus 3500平台概述

Cisco Nexus 3500平台通过包括创新的Cisco®Algorithm Boost（或Algo Boost）技术，进一步扩大了Cisco Nexus 3000系列的领导地位。Algo Boost技术内置于交换机专用集成电路（ASIC）中，允许Cisco Nexus 3500平台实现低于200纳秒（ns）的卓越第2层和第3层交换延迟。此外，Algo Boost在延迟、转发和性能可见性功能方面提供了多项创新：

● 低延迟的三种可配置模式

◦ 正常模式：此模式非常适合需要低延迟和高可伸缩性的环境。在这种模式下，低至250 ns的延迟可以与本文档后面表6和表7中列出的第2层和第3层缩放值中较高的值配对。

◦ 翘曲模式：对于那些环境较小、要求尽可能低延迟的客户，翘曲模式整合了交换机ASIC内的转发操作，与正常操作相比，延迟降低了20%。在这种模式下，低至200 ns的延迟可以与本文档后面表8中列出的较小的第2层和第3层缩放值配对。

◦ Warp SPAN：在某些环境中，进入一个端口的流量流只需尽快复制到传出端口列表中，而无需进行处理或修改。Cisco Nexus 3500平台的翘曲SPAN功能允许进入交换机上单个端口的所有流量以低至50 ns的延迟复制到任意数量的目标端口。

● 无创网络地址转换（NAT）：在许多金融交易环境中，交易订单必须来自提供商的IP空间，需要在网络之间的边界进行NAT。Cisco Nexus 3500平台可以对IPv4单播路由数据包执行NAT，而不会产生任何额外的延迟。Cisco Nexus 3548-X和3524-X交换机将多播NAT引入平台的功能。托管共用位置的客户将发现此功能在简化其网络拓扑和隐藏其数据中心的详细信息方面非常有用。

● 延迟监控：当纳秒很重要时，交换机延迟监控对公司的盈利能力至关重要。Cisco Nexus 3548-X和3524-X使用户能够精细控制其环境，以提高网络性能。客户可以通过命令行界面（CLI）确定特定出口端口上的延迟，并将此信息导出到文件。Cisco Nexus 3548-X的可编程性允许用户实时使用这些信息。

● 主动缓冲区监控：即使在延迟最低的交换机上，数据包在拥塞期间也可能会产生毫秒或更长的延迟。今天的交换机没有充分通知管理员这种拥塞的存在，使他们不知道并阻碍了他们解决导致性能不佳的条件的能力。以前的缓冲区利用率监视技术完全基于轮询间隔大于100毫秒的软件轮询算法，这可能会错过重要的拥塞事件。相比之下，Algo Boost加快了硬件中缓冲区利用率数据的收集，允许采样间隔为10 ns或更少。

● 高级流量镜像：Cisco Nexus 3500平台上的Algo Boost技术不仅通过支持Cisco Switched Port Analyzer（SPAN）和Encapsulated Remote SPAN（ERSPAN）技术促进了网络故障排除，而且还增强了在线网络监控功能，包括：

◦ 应用用户可配置的过滤器，以减少对指定流或协议的捕获流量

◦ 捕获合格数据包的样本，例如千分之一

◦ 在用户定义的阈值后截断数据包

◦ 在捕获的数据包的ERSPAN头中插入纳秒级时间戳（需要ERSPAN和Precision Time Protocol[PTP]）

● IEEE 1588 PTP，带每秒脉冲数（PPS）输出*

◦ 构建和维护同步、准确定时解决方案的能力是HFT网络和应用程序成功供应和管理的基础。使用IEEE 1588 PTP，Cisco Nexus 3000系列交换机可以为现有网络基础设施内的应用程序提供高度精确的时间同步，而无需投资和部署单独的定时网络。

◦ 部署IEEE 1588 PTP的网络管理员经常发现，测量每个设备同步的准确度具有挑战性。为了协助这项工作，Cisco Nexus 3500平台包括一个1‑PPS输出端口，可用于测量主控时钟的定时漂移。

● 使用Cisco Nexus Data Broker监控网络流量

◦ 为网络流量监控构建简单、可扩展且经济高效的网络接入或SPAN聚合

Cisco Nexus 3548和3524交换机

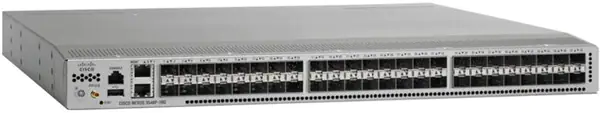

Cisco Nexus 3548和3524交换机（图1）基于相同的硬件，仅通过其软件许可证进行区分，允许Cisco Nexus 3524运行24个端口，并允许使用Cisco Nexus 3549上的所有48个端口。这些固定交换机是紧凑的单机架单元（1RU）10千兆以太网交换机，提供超低延迟的线速第2层和第3层交换。这两个软件许可证都运行业界领先的Cisco NX-OS software操作系统，为客户提供在全球部署的全面特性和功能。Cisco Nexus 3548和3524不包含物理层（PHY）芯片，允许低延迟和低功耗。这些开关支持正向和反向气流方案以及交流和直流电源输入

Cisco Nexus 3548和3524交换机

Cisco Nexus 3548和3524具有以下硬件配置：

● 48个固定的增强型小型可插拔（SFP+）端口（1或10 Gbps）；Cisco Nexus 3524仅支持24个端口

● 双冗余热插拔电源

● 四个独立的冗余热插拔风扇

● 一个1-PPS定时端口，带有RF1.0/2.3 QuickConnect连接器类型*

● 两个10/100/1000管理端口[1]

● 一个RS-232串行控制台端口

● 一个USB端口

● 定位器LED

● 定位器LED按钮

支持左舷排气和左舷进气气流方案。当交换机的端口侧位于热通道而电源侧位于冷通道时，端口侧排气气流非常有用。当交换机的电源侧位于热通道而端口侧位于冷通道时，端口侧进气气流非常有用。
