N77-SUP3E=
产品概述
Cisco Nexus®7000系列交换机旨在满足关键任务数据中心的要求。这些交换机提供了卓越的可用性、出色的可扩展性,以及经验证和全面的Cisco®NX-OS软件数据中心交换功能集。
Cisco Nexus 7700交换机是Cisco Nexus 7000系列模块化交换机的扩展。Cisco Nexus 7700交换机的总交换容量超过83 TB/秒(Tbps),支持多达768个本机10 Gbps端口、384个40 Gbps端口或192个100 Gbps端口。这种高系统容量旨在满足最大云环境的可扩展性要求。
Cisco Nexus 7700交换机使用通用系统架构、相同的专用集成电路(ASIC)技术和相同的经验证的Cisco NX-OS软件版本,在操作和功能上与现有Cisco Nexus 7000系列交换机保持一致。
Cisco Nexus 7700 Supervisor 3E(Supervisor3增强型)模块(见图1)可扩展可扩展数据中心网络中Cisco Nexus 770交换机的控制平面和数据平面服务。增强型监控模块提供控制平面和管理功能。主管控制第2层和第3层服务、冗余功能、配置管理、状态监控、电源和环境管理等。它为所有线路卡的系统结构提供集中仲裁。
完全分布式的转发体系结构允许监督员支持对具有更大转发容量的I/O和结构模块的透明升级。全冗余系统需要两个监控器,其中一个监控器模块作为活动设备运行,另一个处于热备用模式,为关键任务数据中心级产品提供特殊的高可用性功能,如状态切换和服务中软件升级(ISSU)。

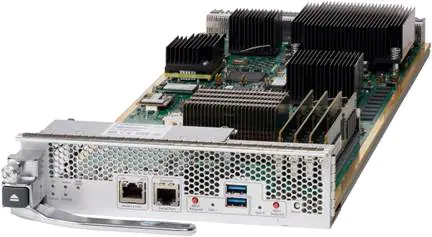

图1.Cisco Nexus 7700 Supervisor 3E模块
Cisco Nexus 7700 Supervisor 3E模块采用更新的Intel处理器,具有更多的板载内存,提供更好的控制平面性能和可扩展性。
功能和优点
Cisco Nexus 7700 Supervisor 3E模块提供了一整套功能,可满足最苛刻的数据中心部署需求:
● 增强的仲裁逻辑
◦ 为选定的I/O模块实现更高的每个端口吞吐量
● 连续系统运行
◦ 主动和备用主管
◦ 分段和冗余带外资源调配和管理路径
◦ 管理平面的虚拟化
◦ 使用嵌入式控制平面数据包分析器进行集成诊断和协议解码
● 可升级的体系结构
◦ 分布式体系结构中独立的监督器和结构模块支持监督器模块和结构模块的独立升级
● 卓越的运行效率
◦ 用于简化操作的系统定位器和信标LED(见图2)
◦ 车载故障记录(OBFL)闪存

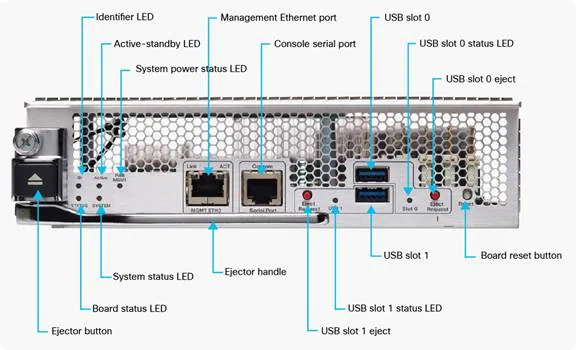

图2.Cisco Nexus 7700 Supervisor 3E模块连接和指示灯
Cisco Nexus 7700 Supervisor 3E Module Data Sheet (英文原版参数表)
Ordering information
Product name | Part number |
Cisco Nexus 7700 Switch Supervisor 3 Enhanced ModuleCisco Nexus 7700 Switch Supervisor 3 Enhanced Module Spare | N77-SUP3E N77-SUP3E= |
Cisco Nexus 7700 – USB Flash Memory – 2 GB (Flash)Cisco Nexus 7700 – USB Flash Memory – 2 GB (Flash) Spare | N77-USB-2GB N77-USB-2GB= |
