N77-TRS1K9=, Nexus 7700 Transport Services License (OTV/LISP) ,25,000.00|Nexus 7700运输服务许可证（OTV/LISP），25000.00 ,N77-TRS1K9=|思科交换机许可| Cisco N77-TRS1K9 |Nexus 传输服务许可

N77-TRS1K9=

产品概述

Cisco Nexus®7000 F3系列12端口40千兆以太网模块（在本文中称为Cisco Nexus 7000 F3 Series模块）在每个端口上提供了出色的功能灵活性和线速性能。该模块可部署高密度、低延迟、可扩展的数据中心架构。

支持Cisco的统一结构体系结构

Cisco Nexus 7000系列交换机是Cisco统一结构解决方案的基础。这些交换机专为满足任务关键型数据中心的要求而设计，可提供卓越的可用性、出色的可扩展性，以及经验证且全面的Cisco NX-OS软件数据中心交换功能集。

作为下一代数据中心交换平台中的第一款，Cisco Nexus 7000系列提供了集成的弹性，并结合了专门针对可用性、可靠性、可扩展性和易管理性而优化的功能。Cisco Nexus 7000系列交换机的结构体系结构可扩展到每秒17兆比特（Tbps）以上，设计用于支持高密度10千兆、40千兆以太网和100千兆以太网部署。单个Cisco Nexus 7000系列机箱最多可支持768个本机10 Gbps端口、192个40 Gbps端口和96个100 Gbps端口。

Cisco Nexus 7000 F3系列模块（图1）是一个低延迟、高性能、高密度的40千兆以太网模块。它在操作上与Cisco Nexus 7700 F3系列模块一致，并共享通用系统架构和相同的专用集成电路（ASIC）技术。单个Cisco Nexus 7000 18插槽交换机机箱支持多达192个线速40千兆以太网端口（表1）。

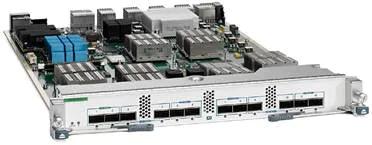

图1.Cisco Nexus 7000 F3系列模块

表1.Cisco Nexus 7000系列交换机40千兆以太网最大端口密度

Cisco Nexus 7000 F3系列模块基于Cisco Nexus F3系列片上交换机（SoC）ASIC。这种类型的设计提高了性能，同时降低了模块的电源和冷却要求。Cisco Nexus F3系列SoC是一款创新的Cisco设计的ASIC，由灵活的数据包引擎提供支持，这使得它非常适合为公共和私有云环境构建网络基础设施。Cisco Nexus F3系列引擎可以支持构建第2层和第3层网络所需的所有基本网络协议，它还支持高度虚拟化的环境，包括虚拟覆盖网络、对Cisco虚拟可扩展局域网（VXLAN）的硬件支持以及定位器/ID分离协议（LISP）技术。Cisco Nexus 7000 F3系列硬件使客户能够通过覆盖传输虚拟化（OTV）、多协议标签交换（MPLS）和虚拟专用局域网服务（VPLS）等协议透明地互连其数据中心。

该模块每秒可传输7.2亿包（mpps）的分布式第2层和第3层转发，数据吞吐量敢达480Gbps。Cisco Nexus 7000 18插槽交换机完全配备Cisco Nexus 7000 F3系列模块，可提供敢达11.5 bps和15.4 Tbps的交换性能。

功能和优点

注：N7K-SUP2或N7K-SUP2E需要支持机箱中的F3系列模块。

Cisco Nexus 7000 F3系列模块集成了广泛的数据中心交换技术，包括行业标准和Cisco自己的创新。它结合了传统结构接口线卡的优点和边缘接口模块的高级路由功能。通过此集成，该模块为整合数据中心环境的组织提供了卓越的投资保护，同时迁移到密集的多服务40千兆以太网网络。

Cisco Nexus 7000 F3系列模块由经过验证和全面的Cisco NX-OS功能集供电。这套极其全面的第2层和第3层功能使该模块非常适合数据中心网络，在数据中心网络中，密度、性能和连续系统操作至关重要。

● Cisco Nexus 7000 F3系列模块是Cisco FabricPath的关键启用程序。使用Cisco FabricPath，组织可以构建具有弹性、灵活且可大规模扩展的第2层网络（如果需要）。Cisco FabricPath通过允许现有的基于生成树的部署连接到Cisco FabricPath网络来保护企业的投资。

● Cisco Nexus 7000 F3系列模块可与Cisco Nexus 2000系列结构扩展器（FEX）结合使用。Cisco Nexus 2000系列结构扩展器旨在通过显著减少管理点数量来简化数据中心架构和操作。

● Cisco Nexus 7000 F3系列模块支持端口断开。模块上的12个物理端口中的每一个都可以配置为4个逻辑和独立的万兆以太网端口。可以在任何时间在任何端口上独立于其他端口的配置配置此分接模式，而无需重新加载模块。需要铜或光纤分支组件才能实现10千兆信道的物理分离。

● Cisco Nexus 7000 F3系列模块提供集成的以太网光纤通道（FCoE），通过部署统一的数据中心结构将数据中心流量整合到单一、通用、高性能、高可用的网络上，大大简化了网络基础设施并降低了成本。使用Cisco Nexus 7000 F3系列模块，FCoE可以部署在用于接入层和融合网络核心的控制器级模块化平台中。

● Cisco Nexus 7000 F3系列模块支持有线速率VXLAN，提供了扩展云部署所需的架构灵活性，可在不同的第2层域中使用可重复的Pod。VXLAN还可以支持跨第3层网络在服务器之间迁移虚拟机。

● 支持先进的数据中心互连（DCI）协议，如Cisco OTV和VPLS，使该模块非常适合帮助客户简化跨地理位置分散的数据中心站点的应用程序扩展。

● Cisco Nexus 7000 F3系列模块支持40千兆以太网数据中心部署的高性能MPLS。

● 对Cisco LISP的支持使企业和服务提供商能够简化多归属路由，并有助于在支持数据中心虚拟机移动性的同时，实现任意WAN连接的可扩展性。

● 虚拟设备上下文（VDC）功能有助于在一个或多个逻辑设备中实现单个物理设备的虚拟化。每个配置的逻辑设备都被配置和管理，就像它是一个单独的物理设备一样。

● Cisco Nexus 7000 F3系列模块提供了卓越的安全性，并集成了以下硬件支持：

◦ 可配置控制平面策略（CoPP），保护监控CPU免受过量流量的影响

◦ 访问控制列表（ACL）计数器和日志记录功能，可提供更深入的数据包可见性

◦ IPv4和IPv6流量的第2层至第4层ACL

◦ Cisco TrustSec®技术和安全组标记（SGT）的ACL处理

注：本文档描述了Cisco Nexus F3系列模块化硬件的功能。请咨询您的Cisco代表，以确认启用这些功能所需的相应Cisco NX-OS软件版本。

Cisco Nexus 7000 F3-Series 12-Port 40 Gigabit Ethernet Module Data Sheet (英文原版参数表)

   Ordering Information
