N9K-C93180YC-EX Nexus 9K Fixed with 48p 1/10G/25G SFP and 6p 40G/100G QSFP28 N9K-C93180YC-EX | 思科Nexus 9000系列 48个1/10G/25G SFP光口， 6个 40G/100G QSFP28端口| Cisco N9K-C93180YC-EX
N9K-C93180YC-EX
思科 Nexus® 9300-EX 系列交换机属于基于思科 Cloud Scale 技术的非模块化思科 Nexus 9000 平台。该平台能够以具有成本效益的方式实现云级部署，不仅支持更多终端，还能提供云服务。该平台构建于现代系统架构之上，旨在提供高性能并满足高度可扩展的数据中心和成长型企业不断变化的需求。
思科 Nexus 9300-EX 系列交换机提供多种接口选项，可在服务器上将现有数据中心透明地从 100 Mbps、1 Gbps 和 10 Gbps 速度迁移至 25 Gbps，在汇聚层从 10 Gbps 和 40 Gbps 速度迁移到 50 Gbps 和 100 Gbps。凭借大型缓冲区、高度灵活的第 2 层和第 3 层可扩展性，以及提供可以满足虚拟数据中心和自动化云环境不断变化需求的高性能，这些平台能够为客户提供投资保护。
思科为思科 Nexus 9000 系列交换机提供了两种操作模式。组织可以使用思科 NX-OS 软件在标准思科 Nexus 交换机环境中部署交换机（NX-OS 模式）。组织也可以部署支持思科以应用为中心的基础设施（思科 ACI™）平台的基础设施，充分发挥基于策略的自动化系统管理方法的优势（ACI 模式）。
表 1. 思科 Nexus 9300-EX 系列交换机
| 型号 | 说明 |
| 思科 Nexus 93180YC-EX | 48 个 1/10/25 Gbps 光纤端口和 6 个 40/100 Gbps 四通道小型封装热插拔 28 (QSFP28) 端口 |
| 思科 Nexus 93108TC-EX | 48 个 100M/1/10GBASE-T 端口和 6 个 40/100 Gbps QSFP28 端口 |
| 思科 Nexus 93180LC-EX | 最多 32 个 40/50 Gbps QSFP+ 端口或 18 个 100 Gbps QSFP28 端口 |
思科 Nexus 93180YC-EX 交换机（图 1）是一款单机架单元 (1RU) 交换机，延迟时间小于 1 微秒，支持 3.6 Tb/秒 (Tbps) 带宽，数据包吞吐量超过 2.6 bpps。93180YC-EX 的 48 个下行链路端口可配置为 1、10 或 25 Gbps 端口，提供部署灵活性和投资保护。上行链路最多支持 6 个 40/100 Gbps 端口（或 1、10、25、40、50 和 100 Gbps 组合端口），可提供灵活的迁移选项。该交换机支持通过 FC-FEC 实现 25Gbps 连接，并支持最长 3 米的 DAC 连接。有关最新的支持信息，请参阅思科光纤产品一览表。
图 1.
思科 Nexus 93180YC-EX 交换机
思科 Nexus 93108TC-EX 交换机（图 2）是一款 1RU 交换机，支持 2.16 Tbps 带宽，吞吐量超过 1.5 bpps。93108TC-EX 的 48 个 10GBASE-T 下行链路端口可配置为 100 Mbps、1 Gbps 或 10 Gbps 端口。上行链路最多支持 6 个 40/100 Gbps 端口（或 1、10、25、40、50 和 100 Gbps 组合端口），可提供灵活的迁移选项。

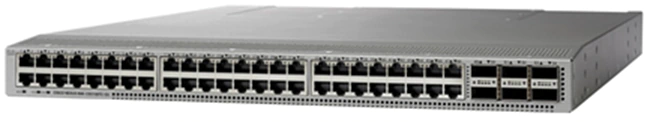

图 2.
思科 Nexus 93108TC-EX 交换机
思科 Nexus 93180LC-EX 交换机是业内首款支持 50 Gbps 的 1RU 交换机，最多能在 32 个非模块化 40/50 Gbps QSFP+ 端口或 18 个非模块化 100 Gbps 端口上支持 3.6 Tbps 带宽和 2.6 bpps 以上的吞吐量（图 3）。借助分支电缆，该交换机最多可支持 72 个 10 Gbps 端口。通过使用模板支持各种灵活的端口配置。
图 3.
思科 Nexus 93180LC-EX 交换机
思科 Nexus 9300-EX 系列提供以下特性和优势：
● 架构灵活性
◦ 支持业界领先的软件定义网络解决方案 – 思科 ACI™。
◦ 支持基于标准的 VXLAN EVPN 交换矩阵，包括分层多站点支持（有关详细信息，请参阅采用 MP-BGP EVPN 控制平面的 VXLAN 网络）。
◦ 采用三层 BGP 架构，可实现 Web 规模的水平、无阻塞 IPv6 网络交换矩阵。
◦ 片段路由允许网络转发多协议标签交换 (MPLS) 包并执行流量管理而无需资源预留协议 (RSVP) 流量管理 (TE)。它为不断增长的网络可扩展性和虚拟化提供了替代控制平面。
◦ 对第 3 层 (v4/v6) 单播和组播路由协议套件提供全面的协议支持，包括 BGP、开放最短路径优先 (OSPF)、增强型内部网关路由协议 (EIGRP)、路由信息协议第 2 版 (RIPv2)、协议独立组播稀疏模式 (PIM-SM)、源特定组播 (SSM) 和组播源发现协议 (MSDP)。
● 可扩展的可编程性
◦ 通过开机自动调配实现第 0 天自动化操作，显著缩短调配时间。
◦ 面向 Ansible、Chef、Puppet、SALT 等领先的开发运营配置管理应用提供业界领先的集成。通过 RESTCONF/NETCONF 提供广泛的本地 YANG 模型和行业标准 OpenConfig 模型支持。
◦ 广泛采用 API，可实现所有交换机 CLI 功能（基于 HTTP/HTTPs 的 JSON RPC）。
● 极强的可扩展性和灵活性
◦ 灵活转发表在 EX 型号上支持最多 100 万个共享条目。通过灵活运用 TCAM 空间，支持使用自定义访问控制列表 (ACL) 模板。
● 智能缓冲区管理
◦ 该平台采用思科创新型智能缓冲区管理，能够区分鼠流与大象流，并在链路拥塞情况下根据其网络转发要求对其应用不同队列管理方案。
◦ 智能缓冲区管理功能包括：
◦ 采用大象陷阱 (ETRAP) 的近似公平丢弃 (AFD)。AFD 使用 ETRAP 来区分长期大象流与短期鼠流。AFD 从丢弃算法中豁免鼠流，使鼠流能够公平分享带宽，不会因极占带宽的大象流而导致带宽不足。此外，AFD 还跟踪大象流并在出口队列中对其使用 AFD 算法，以便其公平分享带宽。
◦ ETRAP 测量传入流的字节数，并将此数字与用户定义的 ETRAP 阈值进行比较。超出阈值的流即为大象流。
◦ 动态数据包优先排序 (DPP) 能够将鼠流和大象流分成两个不同队列，以便为其单独分配缓冲区空间。对拥塞和延迟敏感的鼠流可以进入优先队列，避免因重新排序让大象流占用全部带宽。
● 硬件和软件的高可用性
◦ 虚拟端口通道 (vPC) 技术通过取消生成树协议，提供第 2 层多路径处理。它使对分带宽得到充分利用，并简化了第 2 层逻辑拓扑，而无需改变现有管理和部署模式。
◦ 64 路等价多路径 (ECMP) 路由允许使用第 3 层胖树设计。此功能有助于组织避免网络瓶颈，提高恢复能力，并在几乎不造成网络中断的情况下实现扩容。
◦ 先进的重新启动功能包括热和冷补丁安装。
◦ 交换机使用热插拔电源装置 (PSU) 和带 N+1 冗余的风扇。
● 使用思科 NX-OS 软件操作系统专门构建，采用全面的、经验证的创新技术
◦ 单一的二进制映像可为思科 Nexus 9000 系列中的每台交换机提供支持，简化了映像管理。该操作系统采用模块化形式，为每一种路由协议设置了专用的流程，此种设计在提高可用性的同时还可隔离故障。流程发生故障时，无需丢失状态信息即可重新启动流程。该操作系统支持冷热补丁安装和在线诊断。
◦ 数据中心网络管理器 (DCNM) 是适用于所有支持 NX-OS 的部署的网络管理平台，涵盖新交换矩阵架构、IP 媒体交换矩阵和采用思科 Nexus® 的数据中心的存储网络部署。将调配时间从数天加快到几分钟，并简化从第 0 天到第 N 天的部署。利用对拓扑、网络交换矩阵和基础设施的图形化运营情况可视性，缩短故障排除周期。借助模板化部署模式和带有自动补救措施的配置合规性警报，消除配置错误并以闭环形式自动完成持续更改。提供交换矩阵、设备和拓扑的实时运行状况摘要。提供对交换矩阵（底层、Overlay 网络、虚拟和物理终端）的关联可视性，包括使用 VMware 实现计算可视化。
◦ 利用思科 Nexus 数据代理监控的网络流量，可为网络流量监控和分析构建简单、可扩展且具成本效益的网络测试接入点 (TAP) 和思科交换端口分析器 (SPAN) 汇聚。
● 思科 Tetration Analytics 平台支持
◦ 默认情况下，来自 Nexus 9300 系列交换机的遥感勘测信息每隔 100 毫秒会直接从交换机的专用集成电路 (ASIC) 导出一次。此信息包括三种类型的数据：(a) 流信息，其中包含终端、协议、端口、流开始时间、流活动时长等信息；(b) 包间差异，收集所有流内数据包间的差异信息。例如，生存时间 (TTL)、IP 和 TCP 标志以及负载长度等的差异；(c) 情景详细信息，情景信息从数据包报头之外获取，包括缓冲区利用率的变化、流中数据包的丢弃，以及与隧道终端的关联等。
◦ 结合这些遥测数据、无人监管的机器学习和行为分析，思科 Tetration Analytics 平台可以实时洞悉数据中心内的一切内容。思科 Tetration Analytics 平台以算法方式提供深入的应用见解和交互，能大幅简化操作，并实现零信任模式以及应用到任何可编程基础设施的迁移。要了解更多信息，请访问 https://www.cisco.com/go/tetration 。
● 思科网络保障引擎 (NAE)
◦ 思科 NAE 会持续验证网络基础设施是否按策略意图运行，并利用数学模型的强大作用在策略、配置和动态状态层面代表操作人员进行判断。NAE 可以精确地指出网络中的问题，确定受到影响的应用或网络部分，找出问题的根本原因，并提出修复问题的建议。其持续验证方法将第 2 天运营从被动模式转变为主动模式，而且无需使用任何数据包数据。NAE 可以预测变更的影响，减少与网络相关的 IT 事件，并将平均修复时间缩短 66%，因此有助于避免中断。NAE 还可以帮助确保网络安全和分段合规性
Cisco Nexus 9300-EX Series Switches Data Sheet ( 官方英文参数 )
Ordering information
| Part Number | Product Description |
| Base Part Numbers | |
| N9K-C93180YC-EX | Nexus 9K Fixed with 48p 1/10G/25G SFP and 6p 40G/100G QSFP28 |
| N9K-C93108TC-EX | Nexus 9K Fixed with 48p 10G BASE-T and 6p 40G/100G QSFP28 |
| N9K-C93180LC-EX | Nexus 9K Fixed with up to 32p 40/50G QSFP+ or up to 18p 100G QSFP28 |
| Power Supplies on Nexus 9300-EX | |
| NXA-PAC-500W-PI | Nexus 9000 500W AC PS, Port-side Intake; Supported on Nexus 93180YC-EX and 93108tC-EX only |
| NXA-PAC-500W-PE | Nexus 9000 500W AC PS, Port-side Exhaust; Supported on Nexus 93180YC-EX and 93108tC-EX only |
| NXA-PAC-500W-PE | Nexus 9000 500W AC PS, Port-side Exhaust |
| NXA-PAC-500W-PE | Nexus 9000 500W AC PS, Port-side Exhaust |
| NXA-PDC-930W-PI | Nexus 9000 930W DC PS, Port-side Intake |
| NXA-PDC-930W-PE | Nexus 9000 930W DC PS, Port-side Exhaust |
| N9K-PUV-1200W | Nexus 9300 1200W Universal Power Supply, Bi-directional air flow and Supports HVAC/HVDC |
| Fans on Nexus 9300-EX Series | |
| NXA-FAN-30CFM-F | Nexus Single Fan, 30CFM, port side exhaust airflow |
| NXA-FAN-30CFM-B | Nexus Single Fan, 30CFM, port side intake airflow |
| Licenses on Nexus 9300-EX Series | |
| C1E1TN9300XF-3Y | ACI & NX-OS Subscription Essential package for 10/25/40G+ Nexus 9K Leaf, 3 Year Term |
| C1E1TN9300XF-5Y | ACI & NX-OS Subscription Essential package for 10/25/40G+ Nexus 9K Leaf, 5 Year Term |
| C1A1TN9300XF-3Y | ACI & NX-OS Subscription Advantage package for 10/25/40G+ Nexus 9K Leaf, 3 Year Term |
| C1A1TN9300XF-5Y | ACI & NX-OS Subscription Advantage package for 10/25/40G+ Nexus 9K Leaf, 5 Year Term |
| ACI-ES-XF | ACI Essential SW license for a 10/25/40G+ Nexus 9K Leaf |
| ACI-AD-XF | ACI Advantage SW license for a 10/25/40G+ Nexus 9K Leaf |
| NXOS-ES-XF | NX-OS Essential SW license for a 10/25/40G+ Nexus 9K Leaf |
| NXOS-AD-XF | NX-OS Advantage SW license for a 10/25/40G+ Nexus 9K Leaf |
| Power Cords | |
| CAB-250V-10A-AR | AC Power Cord – 250V, 10A – Argentina (2.5 meter) |
| CAB-250V-10A-BR | AC Power Cord – 250V, 10A – Brazil (2.1 meter) |
| CAB-250V-10A-CN | AC Power Cord – 250V, 10A – PRC (2.5 meter) |
| CAB-250V-10A-ID | AC Power Cord – 250V, 10A, South Africa (2.5 meter) |
| CAB-250V-10A-IS | AC Power Cord – 250V, 10A – Israel (2.5 meter) |
| CAB-9K10A-AU | Power Cord, 250VAC 10A 3112 Plug, Australia (2.5 meter) |
| CAB-9K10A-EU | Power Cord, 250VAC 10A CEE 7/7 Plug, EU (2.5 meter) |
| CAB-9K10A-IT | Power Cord, 250VAC 10A CEI 23-16/VII Plug, Italy (2.5 meter) |
| CAB-9K10A-SW | Power Cord, 250VAC 10A MP232 Plug, SWITZ (2.5 meter) |
| CAB-9K10A-UK | Power Cord, 250VAC 10A BS1363 Plug (13 A fuse), UK (2.5 meter) |
| CAB-9K12A-NA | Power Cord, 125VAC 13A NEMA 5-15 Plug, North America (2.5 meter) |
| CAB-AC-L620-C13 | North America, NEMA L6-20-C13 (2.0 meter) |
| CAB-C13-C14-2M | Power Cord Jumper, C13-C14 Connectors, 2 Meter Length (2 meter) |
| CAB-C13-CBN | Cabinet Jumper Power Cord, 250 VAC 10A, C14-C13 Connectors (0.7 meter) |
| CAB-IND-10A | 10A Power cable for India (2.5 meter) |
| CAB-N5K6A-NA | Power Cord, 200/240V 6A North America (2.5 meter) |
| CAB-HVAC-SD-0.6M | HVAC Power cable for Anderson-LS-25 |
| CAB-HVAC-RT-0.6M | HVAC Power cable with right angle connector for RF-LS-25 |
| Accessories on Nexus 9300-EX Series | |
| NXK-ACC-KIT-1RU | Nexus Fixed Accessory Kit with 4-post rack mount kit |
